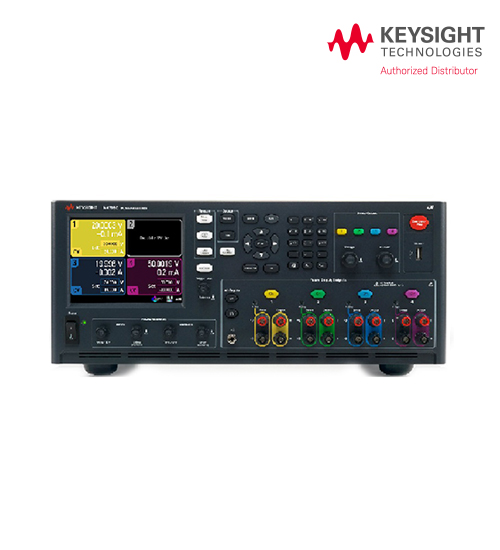

·N6705C
- 4슬롯 메인프레임에서 최대 600 W의 총 전력과 최대 4개 모듈 지원. 30가지 이상의 DC 전력 모듈 제공(모듈은 개별 주문)
- 전압계 정확도: 최대 0.025% + 50µV, 최대 18비트
- 전류계 정확도: 최대 0.025% + 8nA, 최대 18비트
- 임의 파형 발생기 기능: 최대 100 kHz 대역폭, 출력 전력 최대 500 W
- 스코프 기능: 최대 200 kHz, 512 kpts에서 최대 18비트로 전압과 전류 디지털화
- 데이터 로거 기능: 20 µs ~ 60 s 범위에서 데이터로그당 최대 500 M 판독의 측정 간격
- 데이터 로깅, 스코프 트레이스, 계측기 설정을 위한 4 GB의 비휘발성 데이터 ,스토리지
N6705C로 시간 절약
N6705C DC 전력 분석기는 DMM, 스코프, 임의 파형 발생기 및 데이터 로거 기능과 함께 최대 4개의 고급 전원 공급기를 통합하여
DUT에서 DC 전압과 전류를 소싱 및 측정하는 작업 효율을 업계 최고 수준으로 향상시켜줍니다. N6705C는 트랜스듀서(전류 프로브 및 분로 등) 등
여러 개의 장비를 구성하고 복잡한 테스트 셋업을 생성해야 하는 필요성 없이 DUT로 들어가는 전류를 측정합니다. 모든 기능과 측정이
전면 패널에서 제공되므로 DC 전력 분석기는 여러 계측기를 제어하고 유용한 측정을 수행하기 위한 프로그램을 개발하고 디버깅해야 하는 필요성도 없애줍니다.
제어 및 분석 기능을 더욱 강화하기 위해 DC 전력 분석기를 14585A 제어 및 분석 소프트웨어와 함께 사용할 수 있습니다. 자동화된 벤치 셋업이 필요한 경우,
N6705C를 GPIB, USB, LAN 상에서 완벽하게 프로그래밍하고 LXI 클래스 C와도 호환됩니다.
N6705C 필요에 따른 개별 구성 가능
N6705C는 전력 소싱과 분석 요구사항을 충족시키는 유연한 구성을 제공합니다. N6705C는 최대 4개의 DC 전원 모듈과 최대 600W의 총 DC 전원 모듈 출력 전력을
수용하는 4슬롯 메인프레임입니다. 모듈은 개별 주문합니다.
N6705C는 N6700 모듈형 전력 시스템과 동일한 모듈을 수용하며 24개의 모듈로 제공됩니다. N6705C용 기본 소스: 50W, 100W 및 300W; 최대 100V, 최대 50 A. N6705C용
고성능 소스: 50W, 100W 및 300W; 최대 60V, 최대 20 A. N6705C용 고정밀 소스: 50W 및 100W; 최대 50V, 최대 3 A. N6705C용 소스/측정 장치: 20W; 최대20V, 최대 3A.
각 모듈에는 전압계, 전류계, 스코프, 임의 파형 발생기 및 데이터 로거 기능이 내장되어 있습니다.
특징:
- DUT로 들어가는 DC 전압과 전류를 소싱하고 측정하기 위한 사용이 간편한 R&D 도구
- 최대 4개의 전원 공급기, DMM, 스코프, 임의 파형 발생기 및 데이터 로거 기능 통합
- 프로그래밍 없이 모든 기능에 액세스. 전면 패널 컨트롤을 이용하거나 14585A 제어 및 분석 소프트웨어 사용
- 일반적 기능에 대해 직관적인 제어 사용
- 대형 컬러 그래픽 디스플레이를 채택하여 복잡한 데이터를 쉽게 관찰
- 연결 및 컨트롤이 디스플레이에 색상 코드화되어 있어 셋업이 빠르고 실수가 적음
- 표준 GPIB, LAN 및 USB를 통해 프로그래밍; LXI 클래스 C 호환
·N6715C
- 4-슬롯 메인프레임은 최대 600W의 총 전력과 최대 4개의 모듈을 지원. 30개 이상의 DC 전원 모듈 옵션이 제공(모듈은 별도로 주문).
- 전압계 정확도: 최대 0.025% + 50 µV, 최대 18비트
- 전류계 정확도: 최대 0.025% + 8 nA, 최대 18비트
- 임의 파형 발생기: 최대 100 kHz의 대역폭, 최대 500 W의 출력
- 스코프 기능: 최대 200 kHz, 512 kpts, 최대 18비트에서 전압 및 전류 디지털화
- 데이터 로거 기능: 20 µs ~ 60 s의 측정 간격, 데이터 로그당 최대 5억 번의 읽기 수행
- 데이터 로그, 스코프 추적 및 계측기 설정을 위한 4 GB의 비휘발성 데이터 스토리지
N6715C 기본 모델 맞춤 구성형 DC 전력 분석기
N6715C DC 전력 분석기는 완벽한 테스트와 조립을 거쳐 DC 전력 분석기로 출시되는 맞춤 제작 시스템입니다. 각각의 N6715C는 1개의
N6705C 메인프레임(아래 설명)과 1 ~ 4개의 DC 전력 모듈로 구성되며, 최대 600 W의 총 출력 전력을 제공합니다. N6715C에 설치하고 싶은 모듈을
지정하려면 N6715C에 대한 옵션으로 모듈을 주문하십시오.
