KEYSIGHT

오실로스코프

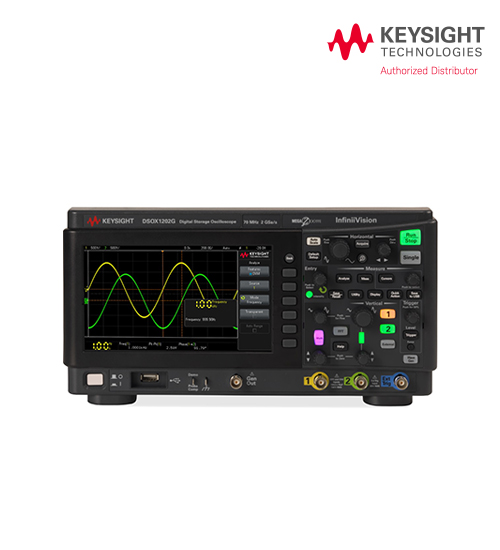

DSOX1202A/DSOX1202G

2채널 InfiniiVision 1000 X-시리즈

대역폭 : 70 MHz ~ 200 MHz
최대 샘플링 속도 : 2 GSa/s
최대 메모리 : 2 Mpts
파형 업데이트 속도 : 200,000 wfms/s
새로운 2채널 모델

- 최대 200MHz 대역폭
- 업데이트 속도 향상(최대 20만 wfms/s)
- 메모리 향상(최대 2Mpts)
- LAN 인터페이스
- 표준 직렬 프로토콜 분석

카달로그 다운로드 매뉴얼 다운로드

상세정보
기술사양
다운로드

미래를 바꿀 디자인을 만들기 위해 기대할 수 있는 측정값을 얻으십시오. 1000 X 시리즈는 하이엔드 InfiniiVision 제품군에서 사용하는 것과 동일한

검증된 기술을 활용하여 신뢰할 수 있는 전문가 수준의 측정 기능을 제공합니다.
4-와이어 SPI 디코딩과 LAN을 통한 원격 연결과 같은 기능으로 훨씬 더 많은 기능을 얻을 수 있습니다.

Bandwidth	70 MHz (base bandwidth)
	100 MHz (D1202BW1A)
	200 MHz (D1202BW2A)
Analog channels	2
External trigger	Front panel input (Displayable as a 3rd digital channel)
Sample rate per channel (max)	2 GSa/s (one- or two-channel operation)
	1 GSa/s (if external trigger view is turned on)
Memory depth per channel (max)	2 M points (one- or two-channel operation)
	1 M points (if external trigger view is turned on)
WaveGen	Not available	20-MHz function generator
Bode plot	Not available	Standard
Waveform update rate	200,000 waveforms per second
Serial protocol analysis	Standard : I²C, SPI, UART/RS-232, CAN, LIN
Segmented memory	Standard
Mask/limit testing	Standard
Built-in training signals	Standard
Integrated digital voltmeter	Standard
Frequency counter	Standard
Waveform math	Add, subtract, multiply, divide, FFT (magnitude and phase), low pass filter
Automatic measurements	14 amplitude, 14 timing, and 4 pulse count measurements
Display	7-inch TFT LCD WVGA
Connectivity	USB 2.0 (host and device), LAN

Catalog : 엔지니어링 필수품 오실로스코프 카탈로그(InfiniiVision 시리즈 및 EXR 시리즈 소개)
