KEYSIGHT
오실로스코프
저렴한 고품질 오실로스코프

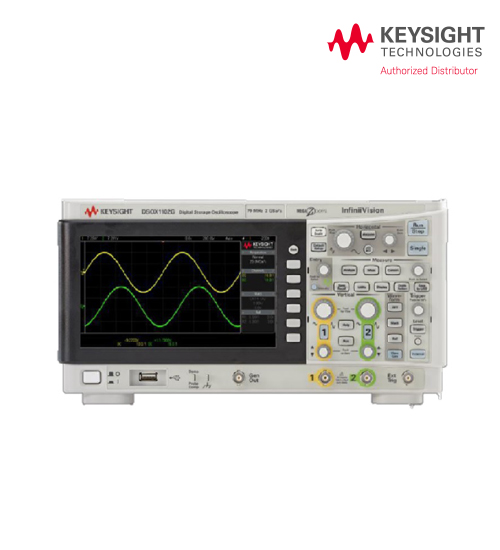

InfiniiVision 1000 X-시리즈

대역폭: 50MHz ~ 100MHz
최대 샘플링 속도: 1GSa/s ~ 2GSa/s
최대 메모리: 100kpts ~ 1Mpts
파형 업데이트 속도: 50,000wfms/s

- 마스크, 수학, FFT, 아날로그 버스, 프로토콜 트리거링/디코드를 포함한 전문적 측정 수행
- 오실로스코프에 내장 도움말 및 교육용 신호가 있어 사용 방법을 빠르게 알 수 있음
- 계측기 6대의 기능을 담은 1대의 계측기로 비용 대비 성능을 극대화하고 벤치 공간을 절약 가능, WaveGen 내장 20MHz 펑션 발생기(EDUX1002G 및 DSOX1102G 포함), 시리얼 프로토콜 분석기: 트리거링과 디코드(추가 소프트웨어 포함), 디지털 전압계, 주파수 카운터, 주파수 응답 분석기
카달로그 다운로드 매뉴얼 다운로드

저렴한 고품질 오실로스코프
- 50 MHz ~ 100 MHz
- 50,000wfms/sec의 업데이트 속도로 더 많은 신호 세부사항 확인
- 마스크, 수학, FFT, 아날로그 버스, 프로토콜 트리거링/디코드를 포함한 전문적 측정 수행
- 오실로스코프에 내장 도움말 및 교육용 신호가 있어 사용 방법을 빠르게 알 수 있음
- 교육 담당자를 위한 무료 교육용 리소스 키트로 간편하게 교육 랩 설치 가능

장난감 같은 기기는 버리고 진정한 오실로스코프를 갖추십시오.
- 60년 이상의 오실로스코프 전문성을 활용하는 키사이트 맞춤형 기술로 측정 자신감을 얻으십시오.
- 단순하고 직관적인 사용자 인터페이스로 빠르고 쉽게 테스트하고 내장 도움말 및 교육 기능을 이용하십시오.
- 업계 최고의 소프트웨어 분석 및 6-in-1 계측기 통합으로 전문가 수준의 오실로스코프 기능을 확보하십시오.

계측기 6대의 기능을 담은 1대의 계측기로 비용 대비 성능을 극대화하고 벤치 공간을 절약하십시오.
- WaveGen 내장 20MHz 펑션 발생기(EDUX1002G 및 DSOX1102G 포함)
- 시리얼 프로토콜 분석기 – 트리거링과 디코드(추가 소프트웨어 포함)
- 디지털 전압계
- 주파수 카운터
- 주파수 응답 분석기

제품EDUX1002A 50 MHz,
2 channel		EDUX1002G 50 MHz, 2 channel with function generatorDSOX1102A 70/100 MHz, 2 channelDSOX1102G 70/100 MHz, 2 channel with function generator
Analog Channels2222
Digital Channels1111
Bandwidth50 MHz50 MHz70 MHz (base)70 MHz (base)
100 MHz
(with Option DSOX1B7T102)		100 MHz
(with Option DSOX1B7T102)
Maximum Sample Rate1 GSa/s1 GSa/s2 GSa/s2 GSa/s
Maximum memory depth100 kpts100 kpts1 Mpts1 Mpts
Segmented MemoryN/AN/AStandardStandard
Mask/limit testingN/AN/AStandardStandard
WaveGenN/A20 MHz function generator(includes Bode plot test)N/A20 MHz function generator(includes Bode plot test)
Serial protocol analysisOptional:
-I²C, UART/RS-232 (EDUX1EMBD)		Optional:
-I²C, UART/RS-232 (EDUX1EMBD)
-CAN, LIN(DSOX1AUTO)
Waveform mathAdd, subtract, multiply, divide, FFT(magnitude and phase), low pass filter
Integrated digital voltmeterFree with product registration
Display7-inch TFT LCD WVGA
Waveform update rate50,000 waveforms per second
ConnectivityUSB 2.0(host and device)
Bandwidth Upgrades
DescriptionModel number
Upgrade bandwidth from 70 to 100 MHz upgrade
(Compatible with DSOX1102A or DSOX1102G)		DSOX1B7T102
Desired Decodes
DescriptionModel number
Decodes and analysis for I2C, UART(RS-232) protocols
(Compatible with EDUX1002A and EDUX1002G		EDUX1EMBD
Decodes and analysis for I2C, SPI, UART(RS-232) protocols
(Compatible with DSOX1102A or DSOX1102G)		DSOX1EMBD
Decodes and analysis for CAN, LIN protocols
(Compatible with DSOX1102A or DSOX1102G)		DSOX1AUTO
Probes and Accessories
DescriptionModel number
1:1, 10:1 switchable 75 MHz
(Two probes included standard with EDUX1002A and EDUX1002G)		N2142A
1:1, 10:1 switchable 200 MHz
(Two probes included standard with DSOX1102A and DSOX1102G)		N2140A
Soft carrying case for 1000 X-Series oscilloscopesN2738A
Rackmount kit for 1000 X-Series oscilloscopesN2133A
