KEYSIGHT
오실로스코프
혁신적인 기술을 통해 동일한 비용으로 더 많은 스코프 기능 제공

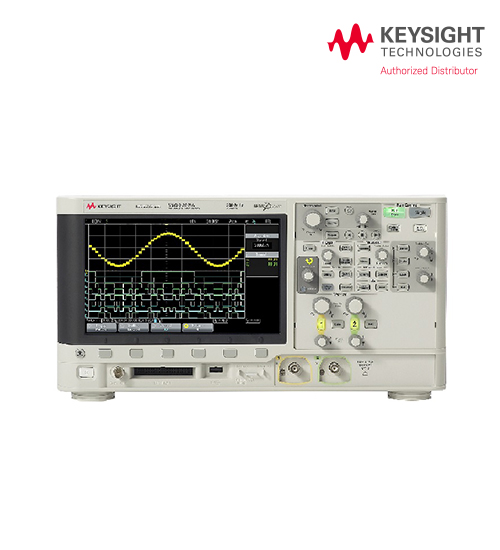

InfiniiVision 2000 X-시리즈

대역폭: 70 MHz ~ 200 MHz
최대 샘플링 속도: 2 GSa/s
최대 메모리: 100 kpts
파형 업데이트 속도: 50,000 wfms/s
아날로그 채널: 2 또는 4
디지털 채널: 8(옵션)

- 내장 20 MHz 펑션 발생기인 WaveGen으로 스코프 내에서 신호 변조(옵션)
- 내장 3-디지트 전압계와 5-디지트 카운터 옵션으로 신속하게 신호 특성 분석
- 대형 8.5 인치 디스플레이와 신호 세부 사항 참조
- 최대 5대의 계측기를 1대에 통합: 오실로스코프, 로직 타이밍 분석기, WaveGen 내장 20 MHz 펑션 발생기(옵션), 시리얼 프로토콜 트리거링 및 디코드(옵션), 디지털 전압계(옵션)
카달로그 다운로드 매뉴얼 다운로드

혁신적인 기술을 통해 동일한 비용으로 더 많은 스코프 기능 제공
- 70 MHz ~ 200 MHz
- 50,000 wfms/s의 업데이트 속도로 더 많은 신호 세부사항 확인
- 8개 디지털 채널(MSO)로 시간 상관 디지털 컨텐츠 보기
- 내장 20 MHz 펑션 발생기인 WaveGen으로 스코프 내에서 신호 변조(옵션)
- 내장 3-디지트 전압계와 5-디지트 카운터 옵션으로 신속하게 신호 특성 분석
- CAN, LIN, I2C, SPI 및 RS232/422/485/UART를 위한 하드웨어 기반 시리얼 분석 옵션으로 더 빠르게 시리얼 버스 디코드
- 완전한 업그레이드 기능으로 투자 보호

모든 범위에서 오실로스코프의 활용도를 극대화
- 대형 8.5 인치 디스플레이와 신호 세부 사항 참조
- 최대 5대의 계측기를 1대에 통합: 오실로스코프, 로직 타이밍 분석기, WaveGen 내장 20MHz 펑션 발생기(옵션), 시리얼 프로토콜

트리거링 및 디코드(옵션), 디지털 전압계(옵션)
- 메모리, 대역폭, MSO, 측정 어플리케이션, DVM 및 WaveGen을 업그레이드할 수 있으므로 필요할 때 언제든지 기능성 강화

제품BandwidthMaximum Sample RateChannelsMaximum memory depth
DSOX2002A70 MHz2 GSa/s2100 kpts
DSOX2002A70 MHz2 GSa/s2+8(Digital)100 kpts
DSOX2004A70 MHz2 GSa/s4100 kpts
MSOX2004A70 MHz2 GSa/s4+8(Digital)100 kpts
DSOX2012A100 MHz2 GSa/s2100 kpts
MSOX2012A100 MHz2 GSa/s2+8(Digital)100 kpts
DSOX2014A100 MHz2 GSa/s4100 kpts
MSOX2014A100 MHz2 GSa/s4+8(Digital)100 kpts
DSOX2022A200 MHz2 GSa/s2100 kpts
MSOX2022A200 MHz2 GSa/s2+8(Digital)100 kpts
DSOX2024A200 MHz2 GSa/s4100 kpts
MSOX2024A200 MHz2 GSa/s4+8(Digital)100 kpts
Application
DescriptionModel number
1 Megapoint memory upgradeDSOX2MEMUP (-010)
Embedded serial triggering and analysis (I²C, SPI)DSOX2EMBD (-LSS)*
Computer serial triggering and analysis (RS232/422/485/UART)DSOX2COMP (-232)*
Automotive serial triggering and analysis (CAN, LIN)DSOX2AUTO (-AMS)*
WaveGen (built-in function generator)DSOX2WAVEGEN (-001)
Integrated digital voltmeterDSOXDVM (-DVM)
Educator’s kitDSOXEDK (-EDK)
Mask testingDSOX2MASK (-LMT)
Segmented memoryDSOX2SGM (-SGM)
InfiniView oscilloscope analysis softwareN8900A
Keysight spectrum visualizer (ASV)64997A
* Serial trigger and decode application will not run simultaneously with digital channels.
Probe
DescriptionModel number
패시브 프로브 150 MHz 10:1 감쇠N2862B
패시브 프로브 300 MHz, 10:1 감쇠N2863B
8 디지털 채널 MSO 케이블N6459-60001
패시브 프로브 350 MHz 10:1/1:1 스위칭이 가능한 감쇠N2889A
20 MHz 1:1 passive probe with probe ID10070D
250 MHz 100:1, 4 kV high-voltage passive probe with probe ID10076A
차동 액티브 프로브 25 MHz ±700 VN2791A
차동 액티브 프로브 200 MHz ±20 VN2792A
전류 프로브 100 kHz 100 A1146A
권장 액세서리
DescriptionModel number
LAN/VGA 연결 모듈DSOXLAN
GPIB 연결 모듈DSOXGPIB
전면판 커버만N2747A
랙 장착 키트N6456A
휴대용 소프트 케이스 및 전면판 커버N6457A
