KEYSIGHT
오실로스코프
새로운 차원의 오실로스코프 경험을 제공하는 유용성과 기능

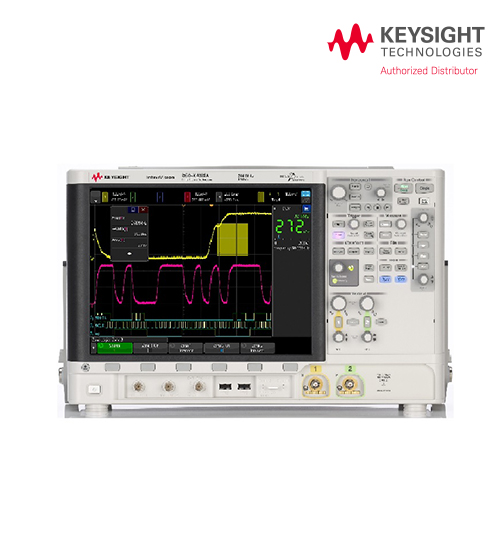

InfiniiVision 4000 X-시리즈 오실로스코프

대역폭: 200 MHz ~ 1.5 GHz
최대 샘플링 속도: 5 GSa/s
최대 메모리: 4 Mpts
파형 업데이트 속도: 1,000,000 wfms/s
아날로그 채널: 2 또는 4
디지털 채널: 16(옵션)

- 12.1인치 정전식 터치 스크린이 지원하는 간단한 작동과 문서화로 테스트 속도 단축
- 완전한 업그레이드를 통해 투자 보호, 언제든 옵션과 대역폭 추가
- 최대 5개의 계측기를 1대에 통합: 오실로스코프, 디지털 채널, 시리얼 프로토콜 분석기(옵션), 듀얼 채널 WaveGen(옵션), 디지털 전압계(옵션)
카달로그 다운로드 매뉴얼 다운로드

새로운 차원의 오실로스코프 경험을 제공하는 유용성과 기능

- 200 MHz ~ 1.5 GHz, DSO 및 MSO
- 12.1인치 정전식 터치 스크린이 지원하는 간단한 작동과 문서화로 테스트 속도 단축
- 독점적인 Zone 터치 트리거링으로 단 몇 초 만에 신호 분리
- 1,000,000 wfms/sec의 업데이트 속도로 대부분의 신호 세부사항 확인
- 통합 디지털 채널(MSO) 옵션, 시리얼 프로토콜 분석, 듀얼 채널 WaveGen 및 3-디지트 전압계로 더 많은 기능 확보
- 완전한 업그레이드를 통해 투자 보호, 언제든 옵션과 대역폭 추가

독점적인 Zone 터치 트리거링으로 더 빠르게 측정
- 더욱 수월해진 신호 분리와 고급 트리거링
- 글리치를 볼 수만 있다면 트리거 가능
- 트리거하려는 신호 주변에 상자를 그리기만 하면 나머지는 스코프가 알아서 처리
- 12.1인치 정전식 터치 디스플레이로 간편하게 신호를 보고 조작

1대에 5가지 계측 기능이 통합되어 있어 더욱 다양한 기능성 확보
- 오실로스코프
- 디지털 채널 (MSO)
- 시리얼 프로토콜 분석기 - 선택
- 듀얼 채널 WaveGen 기능 / 임의 파형 발생기 - 선택
- 3 자리 전압계 - 선택
- 완벽한 소프트웨어 업그레이드



제품대역폭최대 샘플링 속도채널메모리
DSOX4022A200 MHz5 GSa/s24 Mpts
MSOX4022A200 MHz5 GSa/s2+16(Digital)4 Mpts
DSOX4024A200 MHz5 GSa/s44 Mpts
MSOX4024A200 MHz5 GSa/s4+16(Digital)4 Mpts
DSOX4032A350 MHz5 GSa/s24 Mpts
MSOX4032A350 MHz5 GSa/s2+16(Digital)4 Mpts
DSOX4034A350 MHz5 GSa/s44 Mpts
MSOX4034A350 MHz5 GSa/s4+16(Digital)4 Mpts
DSOX4052A500 MHz5 GSa/s24 Mpts
MSOX4052A500 MHz5 GSa/s2+16(Digital)4 Mpts
DSOX4054A500 MHz5 GSa/s44 Mpts
MSOX4054A500 MHz5 GSa/s4+16(Digital)4 Mpts
DSOX4104A1 GHz5 GSa/s44 Mpts
MSOX4104A1 GHz5 GSa/s4+16(Digital)4 Mpts
DSOX4154A1.5 GHz5 GSa/s44 Mpts
MSOX4154A1.5 GHz5 GSa/s4+16(Digital)4 Mpts

Application

시리얼 프로토콜
DescriptionModel number
임베디드 시리얼 트리거링 및 디코드 (I²C, SPI)DSOX4EMBD(-EMB)
컴퓨터 시리얼 트리거링 및 디코드 (RS232/UART)DSOX4COMP(-CMP)
USB 2.0 최대/저속 시리얼 트리거링 및 디코드DSOX4USBFL(-USF)
USB 2.0 고속 시리얼 트리거링 및 디코드DSOX4USBH(-U2H)**
자동차 시리얼 트리거링 및 디코드 (CAN/LIN)DSOX4AUTO(-AMS)
FlexRay 시리얼 트리거링 및 디코드DSOX4FLEX(-FLX)
오디오 시리얼 트리거링 및 디코드 (I²S)DSOX4AUDIO(-SND)
항공우주/방위산업 시리얼 트리거링 및 디코드 (MIL-STD 1553, ARINC 429)DSOX4AERO(-AER)
** DSOX4USBH는 1 GHz 및 1.5 GHz 모델이서만 이용할 수 있습니다.
측정 어플리케이션
DescriptionModel number
듀얼 채널 WaveGen 20 MHz 임의/펑션 발생기DSOX4WAVEGEN2(-WAV)
3 디지트 전압계 (DVM)DSOXDVM(-DVM)
전력 분석 어플리케이션DSOX4PWR(-PWR)
마스크 한계 테스트DSOX4MASK(-MSK)
향상된 비디오/TV 어플리케이션 패키지DSOX4VID(-VID)
Xilinx용 FPGA 동적 프로브 옵션DSOX4FPGAX(-FPX)
USB 2.0 신호 품질 테스트 옵션DSOX4USBSQ (-U2Q)***
*** USB 2.0 고속 테스트에서는 1.5 GHz 모델이 필요합니다.
생산성 툴
DescriptionModel number
교육 키트DSOXEDK(-EDK)
InfiniiView 오실로스코프 분석 소프트웨어N8900A
키사이트 스펙트럼 비주얼라이저 (ASV)64997A
벤터 신호 분석기 소프트웨어(버전 16 이상)89601B
BenchLink waveform builder pro 및 basic33503A
Probe
DescriptionModel number
패시브 프로브 700 MHz, 10:1, 10 MΩN2894A
16 디지털 채널 MSO 케이블N6450-60001
고전압 패시브 프로브 250 MHz 4 kV10076B
1 GHz 1-pF 1-MΩ 액티브 싱글 엔드 프로브 (AutoProbe 포함)N2795A
2 GHz 1-pF 1-MΩ 액티브 싱글 엔드 프로브 (AutoProbe 포함)N2796A
InfiniiMode 차동 프로브 1.5 GHz 700-fF 200 kΩ(AutoProbe 포함)N2750A
Extreme temperature active probe 1.5-GHz 1-pF 1-MΩ with AutoProbeN2797A
차동 액티브 프로브 100 MHz, ±1.4 kV (AutoProbe 포함)N2790A
차동 액티브 프로브 250 MHz, ±700 VN2791A
차동 액티브 프로브 200 MHz, ±20 VN2792A
차동 액티브 프로브 800 MHz, ±15 VN2793A
AC/DC 전류 프로브 50 MHz 15 A (AutoProbe 포함)1147B
AC/DC 전류 프로브 100 MHz 15 A (AutoProbe 포함)N2893A
2 채널 고감도 전류 프로브 50 uA ~ 5 AN2820A
1 채널 고감도 전류 프로브 50 uA ~ 5 AN2821A
권장 액세서리
DescriptionModel number
GPIB-LAN 외부 어댑터N4865A
랙 장착 키트N2763A
소프트 휴대 케이스N2733B
하드카피 매뉴얼N6455A
