KEYSIGHT
오실로스코프
핸드형 오실로스코프의 기대치 그 이상, 열악학 환경 조건 극복

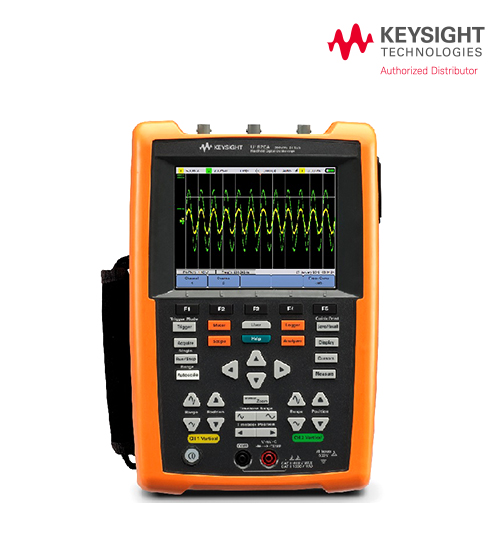

U1600 시리즈 핸드형 오실로스코프

대역폭:20 MHz ~ 200 MHz
최대 샘플링 속도: 2 GSa/s
최대 메모리: 2 Mpts

- 내장 디지털 멀티미터와 데이터 로거를 탑재한 듀얼 채널 핸드형 오실로스코프
- CATIII 600 V 채널간 절연으로 안전하게 고전력 신호 분석 수행
- 최대 200 MSa/s의 샘플링 속도와 2 Mpts 메모리로 파악하기 어려운 세부사항도 명확하게 표시
- 듀얼 윈도우 줌 기능으로 문제 영역을 쉽게 식별하고 확대해서 보다 상세하게 분석
- 세 가지 보기 모드(실내, 실외, 야간)로 어떠한 조명 조건에서도 디버그 가능
- 10개 언어가 지원되는 사용자 인터페이스
- USB 2.0 최대 속도 IO 인터페이스
- 색상 강도가 향상되어 밝은 햇빛 아래서도 잘 볼 수 있는 5.7인치 VGA TFT LCD 화면으로 파형 세부사항을 분명하게 구별
- 고분해능과 넓은 시야각으로 신호를 보다 정확하게 확인
- 시간 도메인과 주파수 도메인 모두에서 빠른 파형 분석 수행

*U1602B/U1604B 판매중단
카달로그 다운로드 매뉴얼 다운로드

- U1602B/U1604B


특징
- 아날로그 2채널
- 최대 200 MSa/s의 샘플링 속도와 125,000 포인트의 메모리깊이로 미약한 신호의 세부 사항을 보다 분명하게 관찰
- 보다 자세한 분석을 위해 파형 줌을 사용하여 문제 영역을 빠르게 규정하고 확대
- 고급 Math 펑션으로 시간 도메인과 주파수 도메인 상에서 파형 분석을 보다 빠르게 수행
- 대형 4.5인치 컬러 LDC 디스플레이로 2개 채널로부터 측정된 파형의 세부 사항을 구별
- 표준 USB 2.0 인터페이스를 사용하여 결과를 보다 간편하게 기록

- U1610A/U1620A

특징
- 아날로그 2채널
- 채널 간 isolation 및 CAT III 600 V의 안전 등급으로 어떤 날씨에도 문제 해결
- 듀얼 윈도우 줌으로 쉽게 글리치 식별
- 선택 가능한 3가지의 보기 모드(실내, 실외, 야간)로 어떠한 채광 조건에서도 디버그 가능
- 3대의 계측기를 1대에 통합: 듀얼 채널 오실로스코프, 내장형 디지털 멀티미터(DMM) 및 데이터 로거
- 선택 가능한 10개의 언어로 보다 쉽게 스타트업



모델대역폭메모리최대 샘플링 속도운영체제
U1602B20 MHz125 Kpts200 MSa/s임베디드
U1604B40 MHz125 Kpts200 MSa/s임베디드
U1610A100 MHz120 Kpts1 GSa/sWindows 7
U1620A200 MHz2 Mpts2 GSa/sWindows 7



권장 액세서리 (U1610A/U1620A 용)
DescriptionModel
Test lead kit, extendedU1161A
Aligator clipU1162A
Grabbers. SMTU1163A
Test probes, fine tipU1164A
Tset lead kitU1168B
Test Probe Leads (with 19-mm tips and 4-mm tips)U1169A
Probe tip, 1000V CAT II, 6000V CAT IIIU1554A
Scope probe - X1 CAT III 300 VU1560A
Scope probe - X10 CAT III 600  VU1561A
Scope probe - X100 CAT III 600 VU1562A
Li polymer battery packU1572A
Destktop charger and Li polymer battedtU1573A
AC/DC adaptorU1574A
Desktop charegerU1575A
USB cableU1577A
DMM terminal test lead setU1580A
AC current clampU1583B
Temperature moduleU1586B
Soft carrying caseU1591A
권장 액세서리 (U1602B/U1604B 용)
DescriptionModel
USB host capability - Allows connectivity to USB storage deviceU1602B-001
Test lead kit, extendedU1161A
Aligator clipU1162A
Grabbers. SMTU1163A
Test probes, fine tipU1164A
Test lead kitU1168B
Test Probe Leads (with 19-mm tips and 4-mm tips)U1169A
Immersion probe type KU1181A
Surface probe, industrialU1182A
Probe, airU1183A
Probe tip, 1000V CAT II, 6000V CAT IIIU1554A
Scope probe - X1 CAT III 300 VU1560A
Scope probe - X10 CAT III 600  VU1561A
Scope probe - X100 CAT III 600 VU1562A
AC power adapter with power cord - offer to all countriesU1570A
Battery pack, NiMH, 4500 mAU1571A
DMM terminal test lead setU1580A
AC current clampU1583B
Temperature moduleU1586B
Soft carrying caseU1590A
