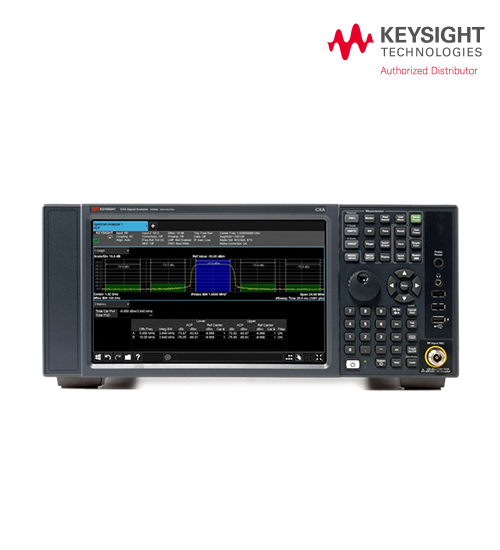

급하게 차세대 제품을 업데이트하든,기존 설계를 수정하든 관계없이 CXA 신호 분석기가 신호 특성화, 회로 설계 검증, 문제 해결에 도움이 될 수 있습니다.
CXA의 내장된 기능을 활용하면 초과 예산을 지출하지 않고도 필수 주파수, 파워, 스퓨리어스 및 왜곡 측정이 가능합니다.
– 범용 스펙트럼 분석 및 원버튼 PowerSuite 측정으로 신호 및 디바이스 특성 분석
– -163 dBm DANL @ 2 GHz(프리앰프 켜짐)
– 1 GHz에서 위상 노이즈(10 kHz 오프셋) -110 dBc/Hz
– 내장형 트랙킹 발생기
– USB 2.0, LAN, GPIB 및 LXI Class C 규격 준수
| 주파수 | 9 kHz ~ 26.5 GHz |
| 주파수 선택 | 3, 7.5, 13.6, 26.5GHz |
| 최대 분석 대역폭 | 25 MHz |
| 대역폭 옵션 | 10 기본, 25 MHz |
| 최대 리얼타임 대역폭 | N/A |
| 리얼타임 대역폭 옵션 | N/A |
| DANL @1GHz | -163 dBm |
| 위상노이즈 @1GHz(10kHz 오프셋) | -110 dBc/Hz |
| 위상노이즈 @1GHz(30kHz 오프셋) | N/A |
| 위상노이즈 @1GHz(1MHz 오프셋) | -130 dBc/Hz |
| 전체 진폭 정확도 | ±0.5 dB |
| TOI @1 GHz (3rd Order Intercept) | +17 dBm |
| 어플리케이션-범용 | - 89600 VSA 소프트웨어 - 아날로그 복조 - 노이즈 피겨 - 위상 노이즈 - 펄스 - 자극 응답 - EMI - MATLAB - Vector Modulation Analysis |
| 어플리케이션-셀룰라 | - LTE/LTE-A - GSM/EDGE - NB-IoT - W-CDMA/HSPA/HSPA+ |
| 어플리케이션-무선 커넥티비티 | - Bluetooth® (BR/EDR/LE4.2/5.0) - Short Range Communications (ZigBee, Z-Wave) - WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
| 기본 감쇠기 범위 | 50 dB |
| 기본 감쇠기 스텝 | 10 dB |
| DANL @2 GHz, 프리앰프 없음 | N/A |
| DANL @10 GHz, 프리앰프 없음 | -142 dBm/Hz |
| Accessories | |
| 1CM113A | Rack mount flange kit 177.0mm H (4U) - two flange brackets, 2015 color |
| 1CN103A | Handle kit 177.0mm H (4U) - two front handles, 2015 color |
| 1CP105A | Rack mount flange and handle kit 177.0mm H (4U) - two brackets and front handles |
| 1DVR001A | ROM/CD-R/RW drive |
| 1KBD001A | USB keyboard-smaller keyboard |
| 1MSE001A | Mouse |
| MLP001A | Minimum loss pad, 50 to 75 ohm |
| 1CR013A | Rack Slide Kit for 11in, 14in, and 16in Mounting Holes |
| Application software | |
| N9063C | 아날로그 변조 측정 어플리케이션, 멀티터치 UI |
| N9067C | Pulse Measurement Application, Multi-touch UI |
| N9068C | Phase Noise Measurement Application, Multi-touch UI |
| N9069C | 노이즈 피겨 측정 애플리케이션, 멀티터치 UI |
| 89601B | - 89600 VSA 소프트웨어 |
| N6171A | MATLAB 소프트웨어 |
| N9071C | GSM / EDGE / Evo Measurement Application, Multi-Touch UI |
| N9073C | W-CDMA/HSPA/HSPA+ Measurement Application, Multi-touch UI |
| N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax Measurement Application, Multi-Touch UI |
| N9080C | LTE/LTE-Advanced FDD Measurement Application, Multi-touch UI |
| N9082C | LTE / LTE-Advanced TDD Measurement Application, Multi-touch UI |
| N9084C | Short Range Communications Measurement Application, Multi-Touch UI |
| N9081C | Bluetooth Measurement Application, Multi-Touch UI |
| N6141C | EMI 측정 어플리케이션, 멀티터치 UI |
| N9054C | VMA 벡터 변조 분석 어플리케이션, 멀티터치 UI |
