High Voltage 프로브

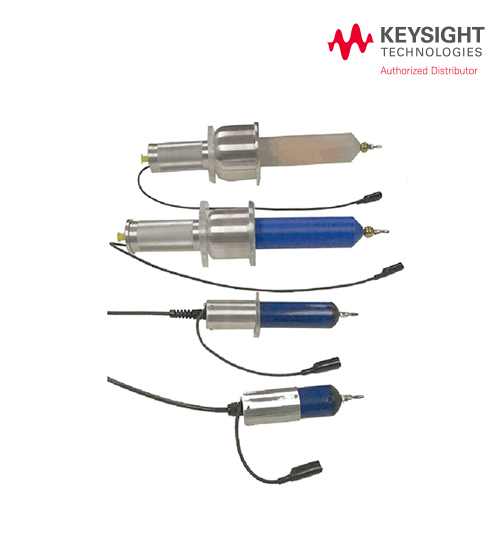

PVM 시리즈 고전압 프로브는 일반적인 용도로 설계되었고, 우수한 고주파 응답을 가지고 있습니다. 이 프로브는 자동차의 점화장치, EMI 측정에 대한 엑시머 레이저 시스템에 이르기까지 다양한 응용 분야에 사용됩니다. PVM 시리즈는 출고시 교정되어 있어 따로 교정이 필요없습니다.
일반적인 프로브는 1 MΩ 오실로스코프와 사용되지만, PVM 시리즈는 부가 스위치를 제공하여 10 MΩ미터와 같은 다양한 측정 장비를 보완할 수 있습니다.
이 프로브는 넓은 범위에서 편하고 쉽게 사용하기 위하여 만들어진 프로브입니다.

카달로그 다운로드

기술사양

Model Number	PVM-1	PVM-2	PVM-3	PVM-4	PVM-5	PVM-6	PVM-11 (PVM-10)	PVM-12
Max DC/Pulsed V (kV)	40/60	40/60	40/60	40/60	60/100	60/100	10/12	25/30
Max Frequency (Mhz.)	80	80	40	110	80	80	60	80
Cable lmpedance (ohms)	50	50	50	93	50	50	93	50
DC - 2 Hz.accuracy	<0.1%	<0.1%	<0.2%	<0.1%	<0.2%	<0.2%	<0.1%	<0.1%
2 Hz. - 200 Hz. Accuracy	<1%	<1%	<2%	<1%	<1%	<1%	<1.5%	<1.5%
200 Hz. - 5 Mhz. accuracy	<1.5%	<1.5%	<3%	<1.5%	<1.5%	<1.5%	<2%	<2%
>5 Mhz. accuracy	<3%	<3%	<4%	<5%	<3%	<4%	<4%	<4%
Input R/C (megohm/pf)	400/13	400/13	400/10	400/10	400/12	400/12	50/15	150/7
Cable Length (ft./m)	15/4.5	30/9	100/30	15/4.5	15/4.5	30/9	15/4.5	15/4.5
Standard Divider Ratio	1000:1	1000:1	10000:1	1000:1	1000:1	1000:1	1000:1 (100:1)	1000:1
Length (inches/cm.)	15/38	15/38	15/38	15/38	19/45	19/45	7/18	9/23
