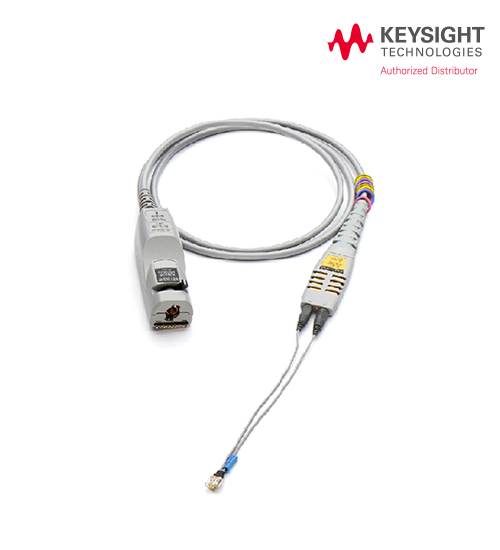

InfiniiMax 오실로스코프 차동 액티브 프로브

키사이트 InfiniiMax 1130B-34B 및 1168B/69B 싱글엔드/차동 프로브 시스템은 1.5 GHz ~ 12 GHz의 대역폭을 제공하며,

다음과 같은 장점을 통해 최고의 성능과 실세계 유용성을 제공합니다.

- 전체 대역폭 사양에 걸쳐 편평한 주파수 응답을 제공하므로 대역 내 공명으로 프로브에 영향을 미치는 왜곡과 로딩을 제거.
- 혁신적인 감쇠 저항기 프로브 팁이 있어 리드와 연관된 인덕턴스 및 캐패시턴스를 보상하고 측정된 신호의 왜곡을 방지.
- 프로브 헤드 및 액세서리의 선택에 따라 단일 프로브 증폭기로부터 싱글엔드 또는 차동 측정을 할 수 있도록 해주는 획기적인 프로브 시스템 설계.
- 브라우저용의 교체가능한 팁이 있어 프로브의 유용성과 다기능성을 향상.
- 환경 챔버 및 극단적인 온도 조건의 다른 설정에서 오실로스코프 측정을 하기 위한 업계 최고의 프로빙 솔루션
- ZIF 프로브 헤드가 있는, 업계 최초의 경제적인 전체 대역폭 무연 솔더 인(solder-in) 프로브 솔루션.
- N2880A 인라인 감쇠기로 업계 최초의 넓은 다이나믹 레인지, 고속 프로빙 솔루션.

키사이트의 Infiniium 오실로스코프는 InfiniiMax 프로브와 함께 결합되어 고속 디지털 설계를 위한 가장 간편하고 최고 성능의 프로빙 시스템을 구성합니다.

제품대역폭감쇠율입력 임피던스동적 범위권장 오실로스코프
1130B InfiniiMax 1.5 GHz 프로브 1.5 GHz10:150 kΩ5 Vp-p해당 없음
1131B InfiniiMax 3.5 GHz 프로브3.5 GHz10:150 kΩ5 Vp-p해당 없음
1132B InfiniiMax 5 GHz 프로브5 GHz10:150 kΩ5 Vp-p해당 없음
1134B InfiniiMax 7 GHz 프로브7 GHz10:150 kΩ5 Vp-p해당 없음
1168B 10 GHz InfiniiMax II 시리즈 프로브 앰프10 GHz3.45:150 kΩ3.3 Vp-p해당 없음
1169B 12 GHz InfiniiMax II 시리즈 앰프12 GHz (13 GHz typical)3.45:150 kΩ3.3 Vp-p해당 없음
N2801A 20 GHz InfiniiMax III 시리즈 프로브 앰플리파이어20 GHz6:150 kΩ1.6 Vp-pDSO/DSAX92004A 이상 권장
N2802A 25 GHz InfiniiMax III 시리즈 앰플리파이어25 GHz6:150 kΩ1.6 Vp-pDSO/DSAX92504A 이상 권장
N2803A 30 GHz InfiniiMax III 시리즈 앰플리파이어30 GHz6:150 kΩ1.6 Vp-pDSO/DSAX92804A 또는 DSO/DSAX93204A
N2830A 4 GHz InfiniiMax III+ 시리즈 프로브 앰프4 GHz10:1 / 5:1DC에서 Rdiff = 100 kΩ, Rse = 50 kΩ 및 Rcm = 25 kΩ >10 kHz에서 Ridff = 1 kΩ, Rse = 500 Ω 및 Rcm = 250 Ω5:1 감쇠에서 2.5 Vpp, 10:1 감쇠에서 5.0 Vpp, 450 Ω 프로브 헤드 포함S-시리즈, 90000A, 90000 X-, 90000 Q- 및 90000 Z-시리즈, N5442A 포함
N2831A 8 GHz InfiniiMax III+ 시리즈 프로브 앰프8 GHz10:1 / 5:1DC에서 Rdiff = 100 kΩ, Rse = 50 kΩ 및 Rcm = 25 kΩ >10 kHz에서 Ridff = 1 kΩ, Rse = 500 Ω 및 Rcm = 250 Ω5:1 감쇠에서 2.5 Vpp, 10:1 감쇠에서 5.0 Vpp, 450 Ω 프로브 헤드 포함S-시리즈, 90000A, 90000 X-, 90000 Q- 및 90000 Z-시리즈, N5442A 포함
N2832A 13 GHz InfiniiMax III+ 시리즈 프로브 앰프13 GHz10:1 / 5:1DC에서 Rdiff = 100 kΩ, Rse = 50 kΩ 및 Rcm = 25 kΩ >10 kHz에서 Ridff = 1 kΩ, Rse = 500 Ω 및 Rcm = 250 Ω5:1 감쇠에서 2.5 Vpp, 10:1 감쇠에서 5.0 Vpp, 450 Ω 프로브 헤드 포함S-시리즈, 90000A, 90000 X-, 90000 Q- 및 90000 Z-시리즈, N5442A 포함
N7000A InfiniiMax III+ 시리즈 8 GHz 프로브 앰프8 GHzN/AN/AN/A90000 X-, 90000 Q-, V-시리즈
N7001A InfiniiMax III+ 시리즈 13 GHz 프로브 앰프13 GHzN/AN/AN/A90000 X-, 90000 Q-, V-시리즈
N7002A InfiniiMax III+ 시리즈 16 GHz 프로브 앰프16 GHzN/AN/AN/A90000 X-, 90000 Q-, V-시리즈
N7003A InfiniiMax III+ 시리즈 20 GHz 프로브 앰프20 GHzN/AN/AN/A90000 X-, 90000 Q-, V-시리즈
