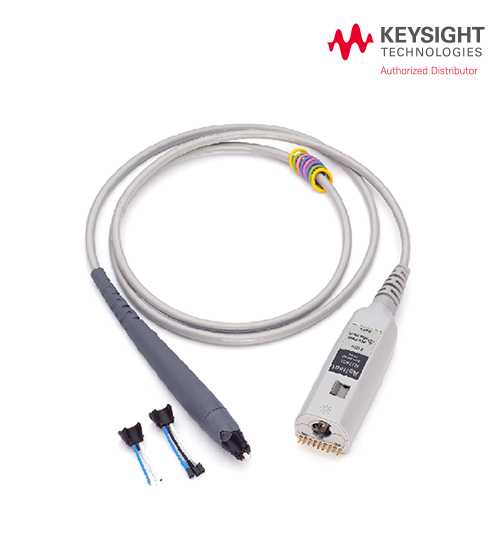

N2750A 시리즈 프로브는 새로운 InfiniiMode 작동 모드가 함께 제공됩니다. InfiniiMode는 프로브를 다시 연결해서 연결을 변경할 필요 없이 단일 프로브 팁으로 차동, 싱글엔드 및 공통 모드 신호를 편리하게 측정할 수 있어 생산성을 향상시키고 다중 프로브보다 우수한 정확도를 제공합니다.
InfiniiMode
- A – B(차동)
- A – 접지(싱글엔드 A)
- B – 접지(싱글엔드 B)
- (A+B)/2 – 접지(공통 모드)
퀵 액션 스코프 제어
N2750A 시리즈 차동 프로브는 스코프의 다양한 기능에 대한 편리하고 신속한 액세스를 제공합니다. 종종 프로브를 손에 쥐고 있으면서 스코프를 제어해야 하는 경우가 발생할 수 있습니다.
퀵 액션 스코프 제어 기능이 프로브에 내장되어 있어, 프로브의 버튼을 누르는 것만으로도 프로브의 내장 헤드라이트를 켜고 끄거나, RUN/STOP, 오토스케일, 빠른 인쇄, 빠른 저장 등과 같은
빈번하게 사용되는 몇 가지 스코프 기능을 제어할 수 있습니다. 프로브의 퀵 액션 제어 버튼을 눌러 가장 필요한 기능을 제어하십시오. 다음 스코프 기능은 퀵 액션 제어 버튼을 이용해 제어할 수 있습니다.
측정 다기능성
이 프로브는 특히 디지털 시스템 설계, 구성요소 설계/특성분석, 그리고 차동 시리얼 버스 측정에서 오늘날의 범용 고속 차동 프로빙에 필요한 많은 기능과 특성을 통합했습니다. N2750A 시리즈 차동 프로브는
2:1 및 10:1 이중 감쇠 설정을 제공하므로 광범위한 어플리케이션에 사용할 수 있습니다. 이중 감쇠 범위는 입력 신호의 크기에 따라 자동으로 구성됩니다. 새로운 차동 프로브는 입력 저항이 200kΩ(차동)
또는 100kΩ(각 접지 입력)이고 입력 캐패시턴스가 700fF로 매우 낮아 회로 로딩을 최소화합니다. 우수한 신호 충실도를 제공하는 이 프로브는 대부분의 디지털 설계 및 디버그 어플리케이션에 유용하며,
다이나믹 레인지(10:1에서 10Vpp)와 오프셋 범위(±15 V)가 넓어 광범위한 아날로그 신호 측정에도 사용할 수 있습니다.
