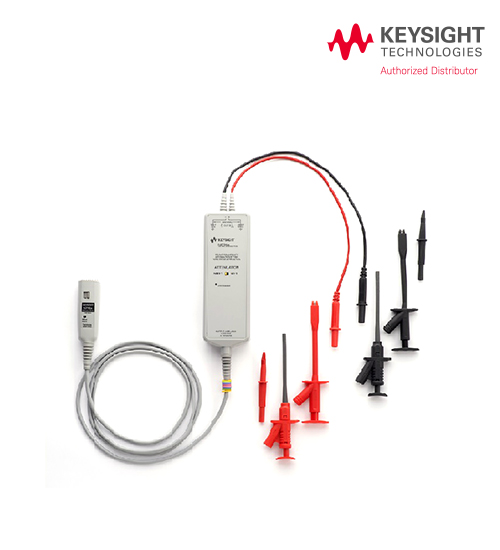

오실로스코프 고전압 차동 액티브 프로브

“차동” 프로브는 2개의 입력(하나는 양극, 하나는 음극)과 별도의 접지 리드를 갖는 액티브 프로브로서, 출력을 하나의 오실로스코프 채널로

전송하기 위해 단일 종단 50Ω 케이블을 구동합니다. 출력 신호는 2개의 입력에 나타나는 전압의 차에 비례합니다.

차동 프로브는 지면 접지 대신에 서로 접지된 신호를 관찰하고, 큰 DC 오프셋이 있는 상태에서의 소신호나 전선 노이즈와 같은 기타 공통 모드 신호를 관찰하는 데 사용됩니다.

제품	대역폭	감쇠율	입력 임피던스	동적 범위	권장 오실로스코프
N2790A	100 MHz	10:1/ 100:1	8 MΩ, 3.5 pF	±1,400V	5000, 6000 (100Mz 제외), 7000, 8000, 9000 및 54830 시리즈 오실로스코프
N2791A	25 MHz	50:1/ 500:1	8 MΩ, 8 pF	±700V	1000, 3000, 5000, 6000, 7000, 8000, 9000 및 54830 시리즈 오실로스코프
N2792A	200 MHz	10:01	1 MΩ, 3.5 pF	±20 V(차동), ±60 V(공통 모드)	50 Ω 입력이 있는 모든 오실로스코프
N2793A	800 MHz	10:01	200 kΩ, 1 pF	±15 V(차동), ±30 V(공통 모드)	50 Ω 입력이 있는 모든 오실로스코프
N2804A	300 MHz	100:1	4 MΩ, 4 pF	±300V (dc + 피크 ac)	InfiniiVision 3000X/T, 4000 X-, 6000 X-, InfiniiumS-, 9000,90000A, V-Series, Z-Seriesand90000X/Q(InfiniiumV-Series, Z-Seriesand90000X/Q-SeriesrequireN5442A precision BNC 50 Ω adapter)
N2805A	200 MHz	50:01:00	4 MΩ, 4 pF	±100V (dc + 피크 ac)	N/A
N2818A	200 MHz	10:01	1 MΩ, 3.5 pF	±20 V (differential), ±60 V (common mode)	InfiniiVision 3000 X-/T-, 4000 X-,6000 X-, Infiniium S-, 9000-, 90000A Series and V, 90000 X-/Q-Series with N5442A adapter
N2819A	800 MHz	10:01	200 kΩ, 1 pF	±15 V (differential), ±30 V (common mode)	InfiniiVision 3000 X-/T-, 4000 X-,6000 X-, Infiniium S-, 9000-, 90000A Series and V, 90000 X-/Q-Series with N5442A adapter
N2891A	70 MHz	100:1/ 1000:1	100 MΩ, 7 pF	±7000V @1000:1, ±700V@100:1	Any oscilloscope with 1 MΩ BNC input
