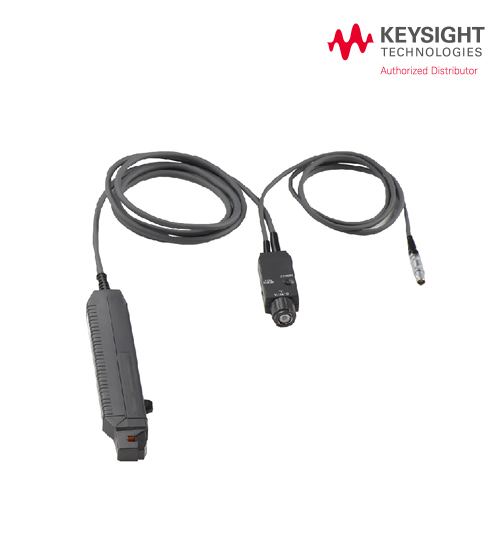

오실로스코프 전류 프로브

전류 프로브는 도체를 통한 전류 흐름을 감지하고 이를 오실로스코프에서 보고 측정할 수 있는 전압으로 변환합니다.

키사이트 전류 프로브는 홀 효과(Hall effect) 센서가 포함되어 있는 하이브리드 기술을 사용하는데, 이것은 DC 전류와

전류 변압기를 감지하고 다시 AC 전류를 감지합니다. 이 전류 프로브는 분리 코어 구성방식을 사용하여 도체에 클립을

쉽게 연결/분리(on & off)시키므로 회로에 전기적 연결을 할 필요가 없습니다. dc ~ 100 MHz의 측정 대역폭이 가능합니다.

제품	대역폭	감쇠율	입력 임피던스	동적 범위	권장 오실로스코프
1146B	100 kHz	100 mV/A or 10 mV/A	N/A	100 mV/A: 100 mA ~ 10 A, 10 mV/A: 1 ~ 100 A peak	Any oscilloscope with 1 MΩ BNC input
1147B	50 MHz	0.1 V/A	N/A	최대: 15A 피크, 15 ADC, 10 Arms 연속, 30 A 피크 불연속	InfiniVision 및 Infiniium 오실로스코프
N2780B	2 MHz	0.01 V/A	N/A	최대: 500 A peak, 700 Arms continuous	1000, 2000X, 3000X, 3000, 5000, 6000, 7000, 8000, 9000, 80000, 90000 시리즈 (80000/90000 requires E2697A 1 MΩ adapter)
N2781B	10 MHz	0.01 V/A	N/A	최대: 300 A peak, 150 Arms continuous	Any oscilloscope with 1 MΩ BNC input
N2782B	50 MHz	0.1 V/A	N/A	최대: 50 A peak, 30 Arms continuous	Any oscilloscope with 1 MΩ BNC input
N2783B	100 MHz	0.1 V/A	N/A	최대 50 A peak, 30 Arms continuous	Any oscilloscope with 1 MΩ BNC input
N2820A	3 MHz	사용불가	N/A	50 μA ~ 5 A	InfiniiVision 3000 X/T-, 4000 X-, 6000 X-, and Infiniium S, 9000 Series
N2821A	3 MHz	1 V/A	N/A	50 μA ~ 5 A	InfiniiVision 3000 X/T-, 4000 X-, 6000 X-, and Infiniium S, 9000 Series
N2893A	100 MHz	0.1 V/A	N/A	최대: 30 A 피크 비연속, 15 A 피크 연속	5000 Series, 6000 Series (300 MHz ~ 1 GHz), 7000 Series, Infiniium 8000 Series, 9000 Series
