단순한 센서를 넘어서, 사용자가 원하는 간편한 셋업

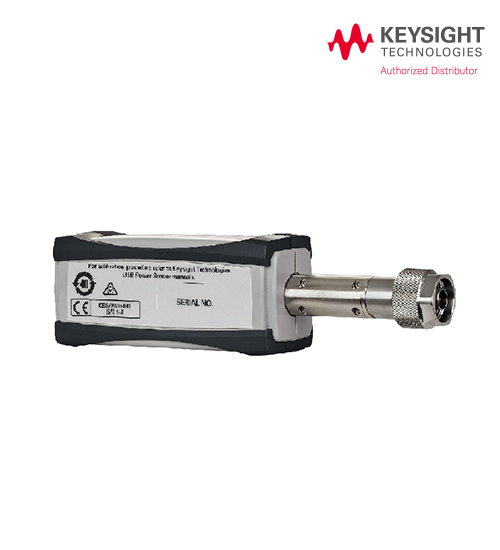

USB 파워 센서

주파수: 50 MHz ~ 67 GHz (센서에 따라 다름)

- U2040 X-시리즈 넓은 동적 범위 파워 센서
- U2020 X-시리즈 USB 피크 및 평균 파워 센서
- U8480 시리즈 USB 열전쌍 파워 센서
- U2000 시리즈 USB 평균 파워 센서
카달로그 다운로드 매뉴얼 다운로드

키사이트 USB 파워 센서는 컴팩트한 휴대용 폼팩터에서 파워 미터의 피크 및 평균 전력을 측정할 수 있는 기능을 제공합니다.

플러그 앤 플레이 USB 연결로 셋업이 쉽고 빠릅니다. 센서를 PC에 연결하기만 하면 번들 소프트웨어로 즉시 전력 측정을 시작할 수 있습니다.

키사이트의 USB 파워 센서는 단순한 센서를 넘어서, 사용자가 원하는 간편한 셋업을 지원합니다.

U2040 X-시리즈 넓은 동적 범위 파워 센서

특징:
- 주파수 범위: 10MHz ~ 33GHz(센서에 따라 다름)
- 미세 신호 측정을 위한 넓은 동적 범위(-70 ~ +26dBm)
- 초고속 측정 속도(50,000회 판독/초)
- 모든 공통 무선 신호 전반에서 높은 정확도와 반복성 제공

U2020 X-시리즈 USB 피크 및 평균 파워 센서

특징:
- 피크 및 평균 전력 측정
- 주파수 범위: 50MHz ~ 40GHz (센서에 따라 다름)
- -30 ~ +20dBm(50dB)의 넓은 피크 전력 다이나믹 레인지
- 버퍼 모드에서 초당 25,000회까지 판독하는 빠른 측정 속도

U8480 시리즈 USB 열전쌍 파워 센서

특징:
- 주파수 범위: DC/10MHz ~ 67GHz(센서에 따라 다름)
- 동급 최고의 전력 선형성: 0.8% 미만
- 넓은 동적 범위: -35 ~ +20dBm
- 초당 400회를 초과하는 빠른 측정 속도(열전쌍 센서 중 가장 빠름)

U2000 시리즈 USB 평균 파워 센서

특징:
- 모든 신호 유형, 무제한 대역폭에서 트루 평균 전력 측정
- 주파수 범위: 9kHz ~ 24GHz(센서에 따라 다름)
- 넓은 동적 범위: -60 ~ +44dBm(센서에 따라 다름)
- 버퍼 모드에서 초당 1000회까지 판독하는 빠른 측정 속도

직관적인 전력 측정 소프트웨어

USB 파워 센서를 보완하는 N1918A Power Analysis Manager 소프트웨어에 대해 자세히 알아보십시오. N1918A Power Analysis Manager

키사이트 BenchVue 소프트웨어(버전 2.5 이상)은 키사이트 U2020 X-시리즈 USB 피크 및 평균 전력 센서와 함께 사용할 수 있습니다. BV0000A BenchVue 플랫폼 소프트웨어.

POWER METERS

N432A/E4416A/
E4417A
EPM-P		N1913A/
N1914A
E4418B
E4419B EPM		E1416A
VXI		N1911A/
N1912A
N8262AP-
Series		8990BProduct/
Description
Sensor Tech.		Frequency RangePower RangeConnector type
U2040 X-Series wide dynamic range power sensors
U2041XA-----√Diode Power
Sensor		10 MHz ~

6 GHz		-70 dBm (200 pW) ~ +26 dBm (398 mW)N-type(m)
U2042XA-----√
U2043XA-----√10 MHz ~ 18 GHz
U2044XA-----√
U2049XA------10 MHz ~ 33 GHz-70 dBm (100 pW) ~ +20 dBm (100 mW)APC-3.5 mm
(m)
U8480 Series USB thermocouple sensors
U8481A--√--√Thermocouple Power SensorDC/10 MHz ~ 18 GHz-35 dBm (316 mW) ~ +20 dBm (100 mW)N-Type (m), 50 Ω
U8485A--√--√DC/10 MHz ~ 33 GHz3.5 mm (m), 50 Ω
U8487A--√--√10 MHz ~ 50 GHz2.4 mm (m), 50 Ω
U8488A--√--√10 MHz ~ 67 GHz1.85 mm (m), 50 Ω
U2020 X-Series USB sensors
U2021XA-----√Diode Power Sensor50 MHz ~ 18 GHz-35 dBm (316 mW) ~ +20 dBm (100 mW)N-type(m)
U2022XA-----√50 MHz ~ 40 GHz2.4 mm(m)
U2000 Series USB average sensors
U2000A--√--√Diode Power Sensor10 MHz ~ 18 GHz-60 dBM (1 nW) ~ +20 dBm (100 mW)N-type(m)
U2001A--√--√10 MHz ~ 6 GHz
U2002A--√--√50 MHz ~ 24 GHz3.5 mm(m)
U2004A--√--√9 kHz ~ 6 GHzN-type(m)
U2000B--√--√10 MHz ~ 18 GHz-30 dBm (1μW) ~ +44 dBm (25 W)
U2001B--√--√10 MHz ~ 6 GHz
U2000H--√--√10 MHz ~ 18 GHz-50 dBm (10 nW) ~ +30 dBm (1 W)3.5 mm(m)
U2001H--√--√10 MHz ~ 6 GHzN-type(m)
U2002H--√--√50 MHz ~ 24 GHz
U2041XA/42XA/43XA/44XA 옵션 & 악세서리
OptionDescription
Accessories
U2000A-201Transit case
U2000A-202Soft carrying case
U2000A-203Holster
U2000A-204Soft carrying pouch
Cable (Selectable during sensor purchase)
U2000A-301USB cable 5 ft (1.5 m) – default selection
U2000A-302USB cable 10 ft (3 m)
U2000A-303USB cable 16.4 ft (5 m)
Cables(ordered standalone)
U2031AUSB cable 5 ft (1.5 m)
U2031BUSB cable 10 ft (3 m)
U2031CUSB cable 16.4 ft (5 m)
U2032ABNC male to SMB female trigger cable, 50 Ω, 1.5 m
U2049XA 옵션 & 악세서리
OptionDescription
Accessories
U2035AU2049XA sensor casing (for Option 100 only)
U2036ATVAC sensor bracket (for Option TVA only)
U2038ASingle-port PoE injector (for Option 100 and TVA)
Standard LAN cables (selectable during sensor purchase and orderable standalone)
U2034ALAN cable 5 ft (1.5 m) – default selection for Option 100
U2034BLAN cable 10 ft (3 m)
U2034CLAN cable 16.4 ft (5 m)
U2034DLAN cable 50 ft (15.2 m)
U2034ELAN cable 100 ft (30.5 m)
U2034FLAN cable 200 ft (61 m)
TVAC LAN cables (selectable during sensor purchase and orderable standalone)
U2037ALAN cable 5 ft (1.5 m) – default selection for Option TVA
U2037BLAN cable 10 ft (3 m)
U2037CLAN cable 16.4 ft (5 m)
U2037DLAN cable 50 ft (15.2 m)
U2037ELAN cable 100 ft (30.5 m)
U2037FLAN cable 200 ft (61 m)
TVAC LAN cables (selectable during sensor purchase and orderable standalone)
U2032AStandard trigger cable BNC Male to SMB female, 50 Ω, 1.5 m
U2033ATVAC trigger cable BNC Male to SMB female, 50 Ω, 1.5 m
