KEYSIGHT

네트워크 분석기

테스트 비용 절감

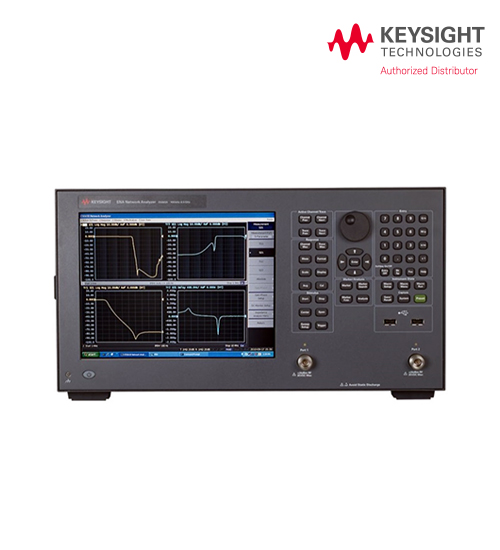

ENA 시리즈 네트워크 분석기

최대 주파수: 20 GHz

- 높은 처리율, 반복성 및 신뢰성으로 정확하고 믿을 수 있는 테스트 스테이션 생성
- 직관적인 사용자 인터페이스로 측정 흐름을 간소화하고 더 짧은 시간에 더 나은 결과 실현
- 선형 및 비선형 디바이스 특성 분석
- 시간 도메인, 주파수 도메인 및 eye 다이어그램 분석의 고속 시리얼 인터커넥트 분석

카달로그 다운로드 매뉴얼 다운로드

상세정보
기술사양

테스트 비용 절감
- 높은 처리율, 반복성 및 신뢰성으로 정확하고 믿을 수 있는 테스트 스테이션 생성
- 직관적인 사용자 인터페이스로 측정 흐름을 간소화하고 더 짧은 시간에 더 나은 결과 실현
- 주파수 및 테스트 포트와 같은 하드웨어 및 소프트웨어를 포함한 업그레이드를 통해 자산 보호

보다 다양한 측정 기능으로 더 깊은 통찰력 실현
- 선형 및 비선형 디바이스 특성 분석
- 시간 도메인, 주파수 도메인 및 eye 다이어그램 분석의 고속 시리얼 인터커넥트 분석
- 재료 측정, 전력 무결성 분석 및 새로운 애플리케이션을 위해 확장 가능

Model	Frequency	Dynamic range at 3 G/20 G at 10 Hz IFBW			Max power at 3 G /20 G (dBm)	Best trace noise at 10 kHz IFBW Mag (dBrms)/Phase (degrms)	Best speed at 201 point 1sweep, correction off
Model	Frequency	System (dB)	Directreceiver access (dB)	Noise floor (dBm/Hz)	Max power at 3 G /20 G (dBm)	Best trace noise at 10 kHz IFBW Mag (dBrms)/Phase (degrms)	Best speed at 201 point 1sweep, correction off
E5080A	9 kHz to 4.5 GHz (Option 245/445) 9 kHz to 6.5 GHz (Option 265/465) 9 kHz to 9 GHz (Option 295/495)	135/		- 130/	+ 15/	0.0015/0.01	2 ms (500 kHz IFBW)
E5072A	30 kHz to 4.5 GHz (Option 245) 30 kHz to 8.5 GHz (Option 285)	123/	151/	-117/	+16/	0.0015/0.013	3 ms (500 kHz IFBW)
E5071C	9 kHz to 4.5 GHz (Option 240, 440) 100 kHz to 4.5 GHz (Option 245, 445) 9 kHz to 6.5 GHz (Option 260, 460) 100 kHz to 6.5 GHz (Option 265, 465) 9 kHz to 8.5 GHz (Option 280, 480) 100 kHz to 8.5 GHz (Option 285, 485)	123/	NA	-123/	+10/	0.011/0.013	3 ms (500 kHz IFBW)
	300 kHz to 14 GHz (Option 2D5, 4D5) 300 kHz to 20 GHz (Option 2K5, 4K5)	123/96	NA	1.160377358	#DIV/0!	0.0015/0.013	3 ms (500 kHz IFBW)
E5061B	5 Hz to 3 GHz (LF-RF Option 3L5, S-parameter, port) 100 kHz to 3 GHz (RF Option 135, 235, 137, 237) 100 kHz to 1.5 GHz (RF Option 115, 215, 117, 217)	120/	NA	-120/	+10/	0.0091/0.055	9 ms (300 kHz IFBW)
E5063A	100 kHz to 4.5 GHz (Option 245) 100 kHz to 8.5 GHz (Option 285) 100 kHz to 18 GHz (Option 2H5)	117/	NA	-127/	0/	0.0019/0.014	9 ms (300 kHz IFBW)
