광범위한 작동 조건에서 정밀 측정
- 최대 1500A 및 10kV까지 전력 디바이스 특성분석을 위한 통합 올인원 솔루션
- 고전압 바이어스를 통한 중전류 측정(예: 1200V에서 500mA)
- μΩ 온저항 측정 기능
- 고전압 바이어스에서 정확한 sub-picoamp 레벨 전류 측정
- -50℃~+250 ℃ 범위의 온도를 완벽히 자동 테스트
광범위한 디바이스 평가 기능
- 최고 3000V에 이르는 DC 바이어스에서 완전 자동화된 커패시턴스(Ciss, Coss, Crss, etc.) 측정
- 최하 10μs까지 고전력 펄스형 측정
- 패키지형 디바이스와 온웨이퍼 IGBT/FET 게이트 전하를 모두 측정
- GaN 전류 붕괴 효과 특성화를 위한 고전압/고전류 고속 스위치 옵션
- 고전압(3kV) 소스/측정 채널 최대 5개로 유연성 극대화
- 인터록이 장착된 테스트 픽스처를 통해 안전한 가변 온도 테스트
개선된 측정 효율성
- 재 케이블링 없이 고전압과 고전류 측정 사이의 전환
- 패키지형 디바이스와 온웨이퍼 디바이스 둘 모두의 트랜지스터 접합 커패시턴스(Ciss, Coss, Crss, Cgs, Cgd, Cds 등)를 위한 자동 테스트 회로 형성
- 안전 인터록을 제공하는 표준 테스트 픽스처로 패키지된 전력 디바이스 테스트 지원
- 200A 상에서 최대 10kV까지 안전한 온웨이퍼 고전력 테스팅
- 적용된 전압과 전류 파형 검증을 지원하는 오실로스코프 디스플레이
- MS Windows 기반의 EasyEXPERT 소프트웨어로 데이터 관리 및 데이터 분석 수월
업그레이드 및 확장이 가능한 하드웨어 아키텍처
- 광범위한 측정 모듈 선택의 폭
- 최대 6 핀의 고전력 디바이스 지원

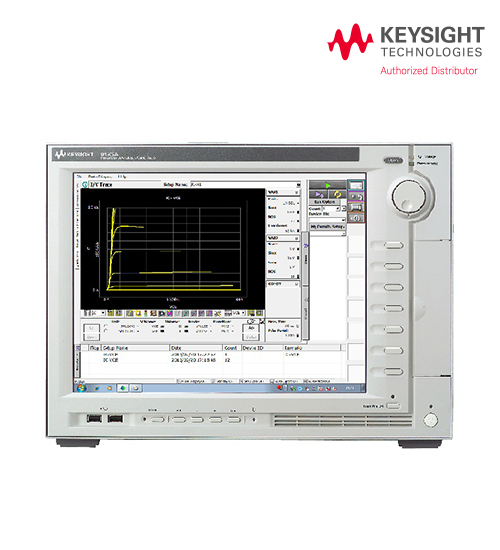

키사이트 B1505A 전력 디바이스 분석기/커브 트레이서는 sub-picoamp 레벨에서 최대 10kV 및 1500A까지 고전력 디바이스의 특성 분석 기능과 사용할 수 있는 유일한 단일박스 솔루션입니다.
이 기능을 이용하면 IGBT 같은 새로운 디바이스와 GaN 및 SiC 같은 재료를 평가할 수 있습니다. B1505A는 고전압 SMU(HVSMU), 고전류 SMU(HCSMU), 초고전류(UHC) 모듈, 초고전압(UHV) 모듈 및
고전압 중전류(HVMC) 모듈 등 다양한 모듈을 지원합니다. 또한 B1505A는 고전력 SMU(1A/200V), 중전력 SMU(100mA/100V), 중전류 SMU(1A/30V 펄스형, 100mA/30V DC) 및 다중 주파수 캐패시턴스
측정 장치(1kHz – 5MHz)도 지원합니다. B1505A의 10슬롯 모듈러 메인프레임을 이용하면 B1505A를 사용자의 측정 요구에 맞게 구성할 수 있습니다.
고전압 바이어스(최고 3000V)에서 Ciss, Coss 및 Crss와 같은 완전 자동화 커패시턴스 측정을 수행할 수 있고 고주파수 스위칭 컨버터 시대의 또 다른 중요한 파라미터인 게이트 전하도 손쉽게 분석할 수 있습니다.
-50℃~+250℃ 범위에서 자동 온도 특성 분석도 지원합니다.
B1505A 소프트웨어 환경은 Microsoft Windows 7 운영 체제를 기반으로 하며, 이 환경에서는 사용자들이 디바이스 특성을 확인하고 편리한 커브 트레이서로 디바이스 결함을 검출할 수 있습니다.
기존의 커브 트레이서와 마찬가지로 B1505A는 회전식 노브 제어 가변 스위프 기능을 지원합니다. 따라서 항복 전압 같은 파라미터를 실시간으로 평가할 수 있습니다. 또한 작업자가 디바이스에 적용되는 전압 및
전류를 최적화할 수 있도록 시각적으로 도와주는 “오실로스코프 뷰”도 지원됩니다. 측정 셋업 정보 및 데이터는 자동으로 B1505A의 내장 하드 디스크 드라이브에 저장되며, USB 메모리 스틱 및 기타 휴대용 스토리지
디바이스에 복사할 수도 있습니다. 측정 데이터는 디바이스 측정 요약과 함께 엔지니어링 보고서에 쉽게 복사할 수 있습니다.
다양한 전력 디바이스 패키지 유형을 지원하는 것은 물론 (생성된 높은 전압 및 전류 때문에) 작업자 안전을 보장하려면 강력한 테스트 픽스처 솔루션이 매우 중요합니다. 이전의 기존 커브 트레이서 제약이라고 한다면
크기 때문에 일부 전력 디바이스를 평가할 수 없었으며 경우에 따라서는 디바이스 테스트를 위해 어댑터를 임시 방편으로 사용해야 했다는 점이었습니다. 그러나 B1505A의 테스트 픽스처는 크기나 모양에 관계없이
전력 MOSFET, 다이오드, IGBT 등과 같은 다양한 디바이스를 사용할 수 있습니다. 이는 맞춤 가능한 테스트 픽스처 모듈로 대형 테스트 픽스처 어댑터를 통해 가능합니다. 게다가, 테스트 픽스처의 내장 인터록 메커니즘은
높은 전압과 전류를 테스트 디바이스에 안전하게 적용인가될 수 있도록 보장합니다.
키사이트는 기존 B1500A 사용자들이 B1500A 메인프레임을 B1505A 메인프레임으로 변환할 수 있도록 해주는 변환 키트를 제공합니다. 이로써 현재 B1500A 사용자들은 저렴한 비용에 기존 계측기의 전압 및
전류 측정 기능을 확장할 수 있습니다.
