KEYSIGHT

정밀 소스 측정 장치(SMU)

0.1 % 기본 정확도

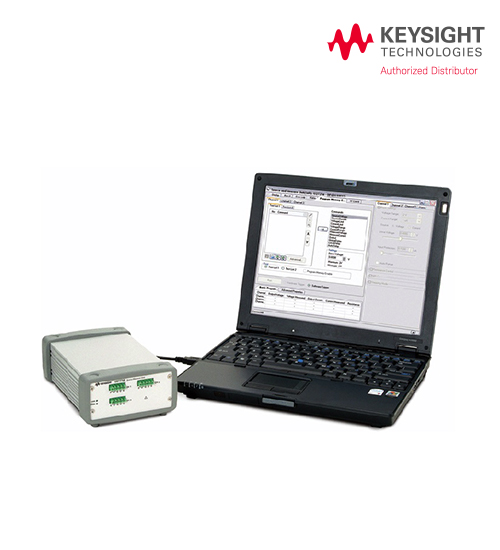

USB 모듈형 소스 측정 장치

16비트 분해능
nA 레벨까지 저전류 측정

– 3-채널, 4-사분면 작동 (± 20 V, ± 120 mA)
– 동일한 소싱 및 측정 기능을 지원하는 채널을 3개까지 지원할 수 있는 임베디드 테스트 스크립트(U2723A만 해당)
– 키사이트 측정 매니저 소프트웨어에서 IV Curve 어플리케이션 지원(U2723A만 해당)
– 더 빠른 상승/하강 속도(U2723A만 해당)
– 고속 USB 2.0 (480Mbps)

카달로그 다운로드 매뉴얼 다운로드

기술사양
액세서리

모델	U2722A/U2723A
출력수	3
정격 출력(0 ~ 50)
전압	-20 V ~ 20 V
전류	-120 mA ~ 120 mA

U2722A/U2723A
	범위	정확도	분해능
전압 프로그래밍/리드백	± 2 V	0.075 % + 1.5 mV	0.1 mV
전압 프로그래밍/리드백	± 20 V	0.05 % + 10 mV	1 mV
전류 프로그래밍/리드백	± 1 μA	0.085 % + 0.85 nA	100 pA
	± 10 μA	0.085 % + 8.5 nA	1 nA
	± 100 μA	0.075 % + 75 nA	10 nA
	± 1 μA	0.075 % +750 nA	100 nA
	± 10 μA	0.075 % + 7.5 μA	1 μA
	± 120 μA	0.1 % + 100 μA	20 μA
		U2722A	U2723A
상승/하강시간(ms)	범위	정확도	정확도
저항 측정일 경우	± 1 μA	170.0	15.0
	± 10 μA	18.0	5.0
	± 100 μA	6.0	1.0
	± 1 μA	1.0	1.0
	± 10 μA	1.0	1.0
	± 20 μA	1.0	1.0
