KEYSIGHT

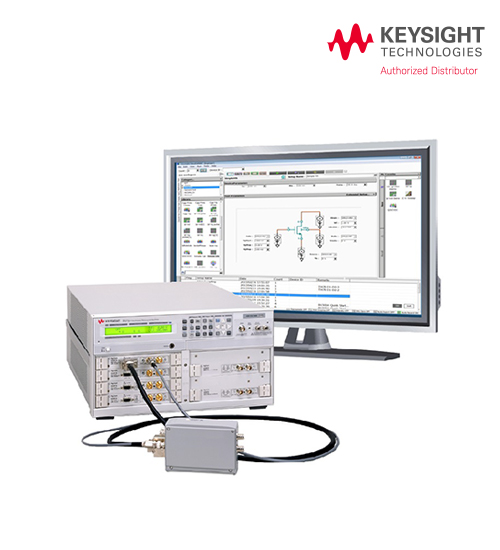

정밀 소스 측정 장치(SMU)

정밀 측정 또는 고속 측정에 적합한 모듈형 제품

모듈형 SMU 시리즈

최고 200 V/ 1 A 공급 및 측정
0.1 fA 초저전류 측정

- 모듈성 덕분에 이제 맞춤 구성이 가능할 뿐만 아니라 나중에 요건이 변하더라도 확장 가능
- 2-채널 장치는 단순 테스트 요건에 맞는 보급형 솔루션
- 최고 200 V/1 A까지 공급 및 측정
- 0.1 fA까지의 초저전류 측정
- 메인 프레임 1개당 접지 장치(GNDU)를 1개씩 이용

카달로그 다운로드 매뉴얼 다운로드

상세정보
기술사양
액세서리

·E5260A

- 고속 DC 파라미터 측정 수행
- 플러그인 모듈용 슬롯 8개
- 4142B와 호환되는 코드
- ±200 V, ±1 A 출력 기능(HPSMU)
- ±100 V, ±200 mA 출력 기능(MPSMU)

·E5262A

- 고속 DC 파라미터 측정 수행
- 듀얼 SMU
- ±100 V, ±200 mA 출력 기능(MPSMU)

·E5263A

- 고속 DC 파라미터 측정 수행
- 듀얼 SMU
- ±100 V, ±200 mA 출력 기능(MPSMU)
- ±200 V, ±1 A 출력 기능(HPSMU)

·E5270B

- 고속 DC 파라미터 측정 수행
- 플러그인 모듈용 슬롯 8개
- 4142B와 호환되는 코드
- 0.5 μA, 0.1 fA 측정 분해능(HRSMU + ASU)
- ±100 V, ±100 mA 출력 기능(MPSMU, HRSMU)
- ±200 V, 1 A 출력 기능(HPSMU)

메인 프레임
모델	사양
E5260A 고속 측정 메인 프레임	슬롯: 8개 GND 싱크: 4 A
E5262A 2채널 고속 소스/모니터 장치	고정 구성: 2 x E5291A GND 싱크: 2.2 A
E5263A 2채널 고속 소스/모니터 장치	고정 구성: 1 x E5290A, 1 x E5291A GND 싱크: 2.2 A
E5270B 고정밀 측정 메인 프레임	슬롯: 8개 GND 싱크: 4 A

E5260A 모듈
모듈	설명	최대 강제 V	최대 강제 I	전압 측정 분해능	전류 측정 분해능	필요한 슬롯 수
E5290A	고속 타입 고전력 SMU 모듈	± 200	± 1	100 μV	5 pA	2
E5291A	고속 타입 중전력 SMU 모듈	± 100	± 0.2	100 μV	5 pA	1
E5270B 모듈
모듈	설명	최대 강제 V	최대 강제 I	전압 측정 분해능	전류 측정 분해능	필요한 슬롯 수
E5280B	정밀 고전력 SMU 모듈	± 200	± 1	2 μV	10 fA	2
E5281B	정밀 중전력 SMU 모듈	± 100	± 0.1	0.5 μV	10 fA	1
E5287A	고속 Atto 레벨 고분해능 SMU 모듈	± 100	± 0.1	0.5 μV	1 fA	1
E5288A	Atto 레벨 고분해능 SMU 모듈용 Atto 감지 및 스위칭 장치 (ASU)	± 100	± 0.1	0.5 μV	0.1 fA	N/A
