독보적인 Trueform 기술

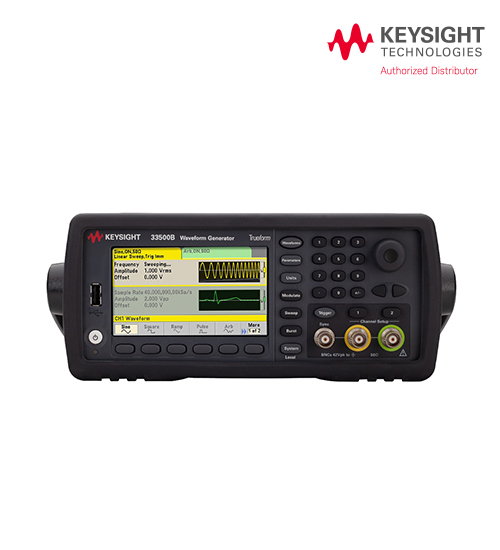

33500B 시리즈 파형 발생기

주파수: 20/30 MHz
채널: 1/2 ch

- 가장 까다로운 측정을 위한 폭넓은 신호를 생성하는 최고의 기능
- 5배 더 낮은 고조파 왜곡의 사인파로 신호 순도 향상
- 10배 더 적은 지터의 최대 20 MHz 펄스로 타이밍 정확성 향상

독보적인 Trueform 기술
- 가장 까다로운 측정을 위한 폭넓은 신호를 생성하는 최고의 기능
- 5배 더 낮은 고조파 왜곡의 사인파로 신호 순도 향상
- 10배 더 적은 지터의 최대 20MHz 펄스로 타이밍 정확성 향상
- 시퀀싱을 지원하는 포인트 단위(point-by-point) 임의 파형으로 사용자 정의 신호를 보다 정확하게 표시

계측기 특징
- 160 ~ 250MSa/s 샘플링 속도로 임의 파형의 시간 분해능 향상
- 1mVpp ~ 10Vpp 진폭의 16비트 분해능으로 진폭 정확도 향상
- 1MSa/ch 표준 파형 메모리, 옵션의 16MSa/ch로 가장 긴 파형 지원
- USB, LAN (LXI-C), GPIB를 기본으로 제공하여 PC 또는 네트워크에 대한 신속하고 간편한 연결 지원

제품33511B33512B33521B33522B33509B33510B33519B33520B
채널 수12121212
주파수20 MHz20 MHz30 MHz30 MHz20 MHz20 MHz30 MHz30 MHz
표준 파형정현, 사각, 램프, 펄스, 삼각, 가우시안 노이즈, PRBS(pseudorandom binary sequence), DC
임의 파형시퀀싱을 지원하는 Trueform 임의 파형, 1 MSa/채널(표준), 16 MSa/채널(옵션)옵션 임의 파형
샘플링 속도, 분해능160 MSa/s, 16 비트250 MSa/s, 16 비트160 MSa/s, 16 비트250 MSa/s, 16 비트
변조 유형AM, FM, PM, FSK, BPSK, PWM, 합산(반송파 + 변조)
버스트카운트 또는 게이트됨
스위프선형, 로그 및 주파수 리스트
타임베이스TCXO 기본, 높은 안정성을 위한 OCXO 옵션
총 고조파 왜곡 및 지터0.04% 미만 THD 및 40 ps 미만 지터(rms)
옵션 및 보안OCXO 안정성이 높은 타임베이스, NISPOM 및 파일 보안과 IQ 베이스밴드 신호 재생기
연결USB, LAN, GPIB
