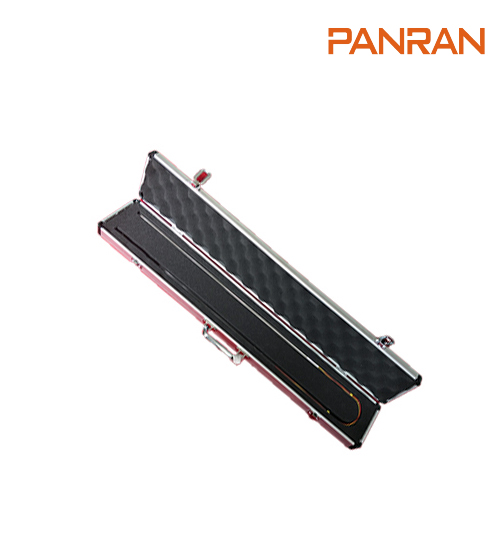

PR1231 / PR1232 표준 백금 -10 % 로듐 / 백금 열전대
Part1 개요
1, 2 등급 표준 백금-이리듐 10 백금 열전대는 높은 정확도의 우수한 물리적 및 화학적 특성, 고온에서의 우수한 내 산화성, 우수한 안정성 및 열기 전력의
재현성을 가지고 있습니다. 따라서 (419.527 ~ 1084.62) ° C에서 표준 측정기로 사용되며, 온도 범위에서 온도 크기 전송 및 정밀 온도 측정에도 사용됩니다.
Part2 기술 매개 변수
매개 변수 색인 | 1 등급 백금-이리듐 10 백금 열전대 | 2 등급 백금-이리듐 10 백금 열전대 |
긍정과 부정 | 양극은 백금-로듐 합금 (백금 90 % 로듐 10 %)이고 음극은 순수한 백금입니다. | |
전극 | 두 전극 직경은 0.5 -0.015 mm 길이는 1000mm 이상입니다 | |
열 기전력의 요구 사항 접합 온도 측정은 Cu point (1084.62 ℃)）Al 점 (660.323 ℃) Zn point (419.527 ℃) 및 기준 접합 온도는 0 ℃입니다. | E (t Cu ) = 10.575 ± 0.015mV E (t Al ) = 5.860 + 0.37 [E (t Cu ) －10.575] ± 0.005mV E (t Zn ) = 3.447 + 0.18 [E (t Cu ) －10.575] ± 0.005mV | |
열기 전력의 안정성 | 3μV | 5μV |
Cu 점 (1084.62 ℃)에서의 연간 변화 열기 전력） | 5μV 이하 | 10μV 이하 |
작동 온도 범위 | 300 ~ 1100 ℃ | |
절연 슬리브 | 이중 구멍 도자기 튜브 또는 커런덤 튜브 외경 (3 ~ 4) mm, 구멍 지름 (0.8 ~ 1.0) mm, 길이 (500 ~ 550) mm | |
파트 3 신청 지침
표준 백금-이리듐 10- 백금 열전대는 국가 배송 시스템 표에 따라야하며 국가 검증 절차를 구현해야합니다. 1 등급 표준 백금-이리듐 10 백금 열전대는
2 등급, Ⅰ 등급, Ⅱ 등급 백금-이리듐 10 백금 열전대 및 Ⅰ 등급 비금속 열전대를 측정하는 데 사용할 수 있습니다. 2 등급 백금-이리듐 10 백금 열전대는
Ⅱ 등급 비금속 열전대 측정에만 사용할 수 있습니다.
국가 인증 코드 | 국가 확인 이름 |
JJG75-1995 | 표준 백금-이리듐 10- 백금 열전대 교정 사양 |
JJG141-2013 | 작동 귀금속 열전대 교정 사양 |
JJF1637-2017 | 비금속 열전대 교정 사양 |
Part4 유지 보수 및 보존
1.표준 열전대 교정 기간은 1 년이며 매년 표준 열전대는 계측 부서에서 교정해야합니다.
2. 용도에 따라 필요한 감독 교정을 수행해야합니다.
3. 표준 열전대의 작업 환경은 표준 열전대의 오염을 방지하기 위해 깨끗해야합니다.
4. 표준 열전대는 오염되지 않은 상태로 배치하고 기계적 스트레스로부터 보호해야합니다.
Part5 사용 시 주의 사항
1. 절연 튜브는 고온 로스팅에서 사용할 수 없습니다. 원래 절연 튜브는 엄격한 청소와 고온 로스팅 후에 사용됩니다.
2. 절연 튜브는 양극과 음극을 무시하므로 백금 극이 오염되고 열전 전위 값이 감소합니다.
3. 값싼 와이어가있는 표준 열전대 절연 튜브가 무작위로 표준 열전대를 오염 시키므로 보호 금속 튜브를 사용하여 기본 금속 열전대를 확인해야합니다.
4. 표준 열전대는 온도 조절로에 갑자기 넣거나 온도 조절로에서 꺼낼 수 없습니다. 갑작스런 더위와 추위는 열전 성능에 영향을 미칩니다
5. 정상적인 상황에서 귀금속 열전대와 비금속 열전대에 대한 검증로는 엄격하게 구별 되어야합니다. 불가능한 경우 깨끗한 세라믹 튜브 또는 커런덤 튜브
(직경 약 15mm)를 퍼니스 튜브에 삽입하여 귀금속 써모 커플 및 표준 써모 커플을 비금속 써모 커플 오염으로부터 보호해야 합니다.
