7 1/2의 고정밀 해상도
통합 열전대 CJ 보상기
여러 측정 채널

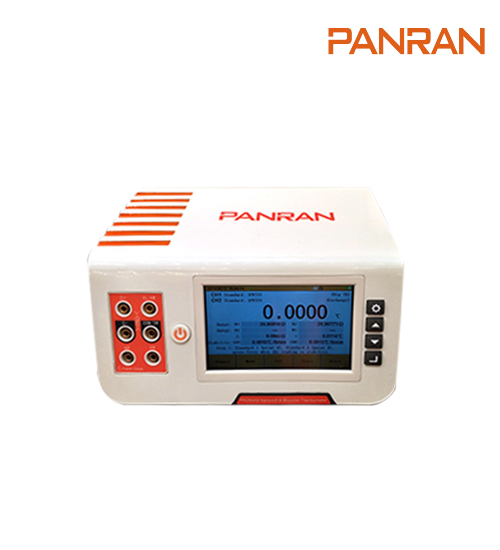

PR291 시리즈 마이크로 옴 온도계 및 PR293 시리즈 나노 볼트 마이크로 옴 온도계는 온도 계측을 위해 특별히 설계된 고정밀 측정 기기입니다.
온도 센서 또는 전기 데이터의 온도 데이터 측정, 교정로 또는 수조의 온도 균일 성 테스트, 온도 신호 수집 및 다중 채널 기록과 같은 많은 작업에
적합합니다.
측정 분해능이 7 1/2 이상으로 오랫동안 온도 계측에 널리 사용되어 온 일반 고정밀 디지털 멀티 미터에 비해 범위, 기능, 정확도,
정확도 측면에서 최적화 된 설계가 많이 있습니다.
온도 보정 프로세스를 보다 정확하고 편리하며 빠르게 만드는 데 사용하기 쉽습니다.
풍모
10nV / 10μΩ의 측정 감도
초 저잡음 증폭기와 낮은 리플 전원 공급 장치 모듈의 획기적인 설계는 신호 루프의 판독 잡음을 크게 줄여 판독 감도를 10nV / 10uΩ으로 높이고
온도 측정 중에 효과적인 디스플레이 숫자를 효과적으로 증가 시킵니다.
우수한 연간 안정성
비율 측정 원리를 채택하고 기준 레벨 표준 저항이 내장 된 PR291 / PR293 시리즈 온도계는 매우 낮은 온도 계수와 우수한 연간 안정성을 제공합니다.
항온 기준 기능을 채택하지 않아도 전체 시리즈의 연간 안정성은 일반적으로 사용되는 7 1/2 디지털 멀티 미터보다 훨씬 더 우수 할 수 있습니다.

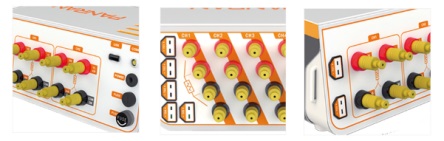

통합 된 다중 채널 저잡음 스캐너
전면 채널 외에도 PR291 / PR293 시리즈 온도계의 여러 모델에 따라 후면 패널에 통합 된 2 개 또는 5 개의 독립적 인 전체 기능 테스트 터미널 세트가 있습니다.
각 채널은 테스트 신호 유형을 독립적으로 설정할 수 있으며 채널 간의 일관성이 매우 높아 외부 스위치 없이 다중 채널 데이터 수집을 수행 할 수 있습니다.
또한 저잡음 설계는 채널을 통해 연결된 신호가 추가 읽기 잡음을 유발하지 않도록 합니다.
고정밀 CJ 보상
CJ 온도의 안정성과 정확성은 고정밀 열전대 측정에 중요한 역할을 합니다. 일반적으로 사용되는 고정밀 디지털 미터는 열전대 측정을 위해 특수 CJ 보상 장비와 결합해야 합니다.
PR293 시리즈 온도계에는 전용 고정밀 CJ 보상 모듈이 통합되어있어 다른 주변 장치 없이도 0.15 ℃ 이상의 사용 채널의 CJ 오차를 실현할 수 있습니다.
풍부한 온도 계측 기능
PR291 / PR293 시리즈 온도계는 온도 계측 산업에 맞춤화 된 특수 테스트 장비입니다. 획득, 단일 채널 추적 및 온도 차이 측정의 세 가지 작업 모드가 있으며,
그중 온도 차이 측정 모드는 모든 종류의 항온 장비의 온도 균일 성을 분석 할 수 있습니다.
기존 디지털 멀티 미터에 비해 S 형 열전대 측정을 위한 30mV 범위와 PT100 백금 저항 측정을 위한 400Ω 범위가 추가되었습니다. 또한 다양한 온도 센서에 대한 내장 된 변환 프로그램을 통해
다양한 센서 (예 : 표준 열전대, 표준 백금 저항 온도계, 산업용 백금 저항 온도계 및 작동하는 열전대)를 지원할 수 있으며 인증서 데이터 또는 수정 데이터를 참조하여 추적 할 수 있습니다.
테스트 결과의 온도.
데이터 분석 기능
다양한 테스트 데이터 외에도 곡선 및 데이터 저장을 표시 할 수 있으며, 실시간 데이터 최대 / 최소 / 평균값, 다양한 온도 안정성 데이터를 계산할 수 있으며 최대 및 최소 데이터를 표시하여
직관적 인 데이터 분석을 용이하게 합니다. 테스트 사이트에서.
휴대용 디자인
실험실에서 일반적으로 사용되는 고정밀 디지털 미터는 일반적으로 크기가 크며 휴대용이 아닙니다. 반면, PR291 / PR293 시리즈 온도계는 부피와 무게가 더 작아 다양한 현장 환경에서
높은 수준의 온도 테스트에 편리합니다. 또한 내장 된 대용량 리튬 배터리의 설계로 작동 프로세스가 더 쉬워졌습니다.
모델 선택 표
| PR291B | PR293A | PR293B | |
| 기능 모델 | |||
| 기기 종류 | Microhm 온도계 | 나노 볼트 마이크로 옴 온도계 | |
| 저항 측정 | ● | ||
| 전체 기능 측정 | ● | ● | |
| 후면 채널 수 | 2 | 5 | 2 |
| 무게 | 2.7kg (충전기 제외) | 2.85kg (충전기 제외) | 2.7kg (충전기 제외) |
| 배터리 지속 시간 | ≥6 시간 | ||
| 준비 시간 | 30 분 예열 후 유효 | ||
| 치수 | 230mm × 220mm × 105mm | ||
| 디스플레이 화면의 크기 | 산업용 7.0 인치 TFT 컬러 화면 | ||
| 근무 환경 | -5 ~ 30 ℃, ≤80 % RH | ||
전기 사양
| 범위 | 데이터 규모 | 해결 | 1 년 정확도 | 온도 계수 |
| (ppm 판독 ppm 범위) | （5 ℃ ~ 35 ℃） | |||
| (ppm 읽기 + ppm 범위) / ℃ | ||||
| 30mV | -35.00000mV ~ 35.00000mV | 10nV | 35 + 10.0 | 3 + 1.5 |
| 100mV | -110.00000mV ~ 110.00000mV | 10nV | 40 + 4.0 | 3 + 0.5 |
| 1V | -1.1000000V ~ 1.1000000V | 0.1μV | 30 + 2.0 | 3 + 0.5 |
| 50V | -55.00000V ~ 55.00000V | 10μV | 35 + 5.0 | 3 + 1.0 |
| 100Ω | 0.00000Ω ~ 105.00000Ω | 10μΩ | 40 + 3.0 | 2 + 0.1 |
| 400Ω | 0.0000Ω ~ 410.0000Ω | 0.1mΩ | 40 + 3.0 | 2 + 0.1 |
| 1KΩ | 0.0000000kΩ ~ 1.1000000kΩ | 0.1mΩ | 40 + 2.0 | 2 + 0.1 |
| 10KΩ | 0.000000kΩ ~ 11.000000kΩ | 1mΩ | 40 + 2.0 | 2 + 0.1 |
| 50mA | -55.00000 mA ~ 55.00000 mA | 10nA | 50 + 5.0 | 3 + 0.5 |
참고 1 : 저항을 측정하기 위해 4 선 측정 방법 채택 : 10KΩ 범위의 여자 전류는 0.1mA이고 다른 저항 범위의 여자 전류는 1mA입니다.
참고 2 : 전류 측정 기능 : 전류 감지 저항은 10Ω입니다.
주 3 : 시험 중 환경 온도는 23 ℃ ± 3 ℃입니다.
백금 저항 온도계로 온도 측정
| 모델 | SPRT25 | SPRT100 | Pt100 | Pt1000 |
| 프로그램 | ||||
| 데이터 규모 | -200.0000 ℃ ~ 660.0000 ℃ | -200.0000 ℃ ~ 740.0000 ℃ | -200.0000 ℃ ~ 800.0000 ℃ | |
| PR291 / PR293 시리즈 1 년 정확도 | -200 ℃, 0.004 ℃ | -200 ℃, 0.005 ℃ | ||
| 0 ℃, 0.013 ℃에서 | 0 ℃, 0.013 ℃에서 | 0 ℃, 0.018 ℃ | 0 ℃, 0.015 ℃에서 | |
| 100 ℃, 0.018 ℃에서 | 100 ℃, 0.018 ℃에서 | 100 ℃, 0.023 ℃에서 | 100 ℃, 0.020 ℃에서 | |
| 300 ℃, 0.027 ℃에서 | 300 ℃, 0.027 ℃에서 | 300 ℃, 0.032 ℃에서 | 300 ℃, 0.029 ℃에서 | |
| 600 ℃, 0.042 ℃ | 600 ℃, 0.043 ℃에서 | |||
| 해결 | 0.0001 ℃ | |||
