개요

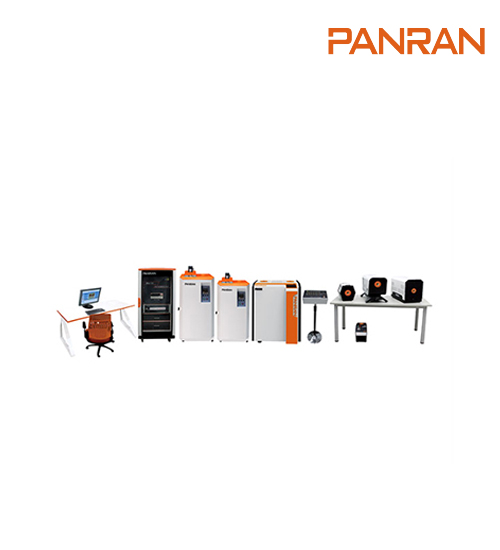

ZRJ-03 시리즈 지능형 열 기기 교정 시스템은 컴퓨터, 고정밀 디지털 멀티 미터, 저 전위 스캐너 / 컨트롤러, 자동 온도 조절 장비 등으로 구성되어 있으며
1 급 및 2 급 표준 열전대의 자동 교정에 사용되며 다양한 작동 열전대, 산업용 저항 온도계, 온도 트랜스미터, 팽창 온도계의 검증 / 교정. 또한 교정 시스템은
규정 / 사양에 따라 온도 조정, 채널 제어, 데이터 수집 및 처리, 보고서 및 인증서를 자동으로 출력 할 수 있습니다. 강력한 소프트웨어 및 하드웨어 플랫폼을
기반으로 ZRJ 시리즈는 다양한 요구 사항에 따라 다양한 지능형 온도 측정 표준 장치 및 이들의 조합으로 구성 할 수 있습니다.
ZRJ 시리즈 제품은 소프트웨어, 하드웨어, 엔지니어링 및 서비스의 통합, 측정 결과에 대한 복잡한 영향 요소, 장기적인 고객 서비스 요구 사항, 광범위한 지리적 분포 및
기타 기능의 특징을 고려하여, 회사는 과학적 개념, 원칙 및 혁신, 표준화, 불확실성 최소화 및 제품 개발, 생산 및 서비스 프로세스에 대한 지속적인 개선과 같은 방법.
20 년 이상 시장에서 테스트를 거친이 시리즈 제품은 하드웨어 및 소프트웨어 수준, 제품 품질, 애프터 서비스, 시장 규모 등에서 오랫동안 국내 최고의 위치를 유지해 왔으며
널리 칭찬을 받았습니다.
풍모
1. 소프트웨어 / 하드웨어 보호 기능
ZRJ 시리즈 제품은 포괄적 인 하드웨어 및 소프트웨어 설계를 통해 시스템에 대한 포괄적 인 보호 기능을 실현했습니다. 전원 차단 보호 기능은 교정 과정에서 정전
또는 기타 이유로 인한 데이터 손실을 방지 할 수 있습니다. 교정 프로그램을 다시 시작할 때 처음부터 시작할 필요 없이 계속 교정을 선택할 수 있습니다.
또한 시스템 소프트웨어 기능에는 열전대 개방 회로 및 역 연결 프롬프트와 같은 많은 인간화 예방 및 보호 조치가 포함됩니다.
2. 불확도
최소화 합리적인 비용으로 테스트 장치의 불확도를 최소화하고 측정 결과의 신뢰성을 향상시키는 것은 PANRAN의 영원한 추구입니다. 이러한 이유로 당사는 불확실성을 형성하는
주요 요인을 분석 및 연구하고이를 최소화하기위한 효과적인 조치를 취하여 다수의 측정 지표가 국가 규정보다 우월하고 관련 규정을 충족하도록 노력하고 있습니다.
AMS2750E "항공 우주 재료 사양-고온 측정"의 요구 사항.
3. 낮은 전위 스캐닝 스위치
공정 사양에 따라 특수 제작 된 저온 전위 스위치, 단자, 리드 및 엄격한 조립을 통해 저 전위 스캔 스위치의 전체 기생 전위가 0.2μV 이하로 양호한 일관성, 장기 안정성 및 채널 간의 신뢰성.
기피 된 역전 스위치는 저항 온도계 측정 중에 측정 결과에 대한 표유 기생 전위의 영향을 제거 할 수 있습니다.
4. 전문 지원 온도 소스 및 높은 일정 온도 조정 방식
열전대 교정에서 온도 소스의 온도 균일 성 및 온도 안정성은 주요 표준을 제외하고 열전대 교정 어셈블리에서 가장 큰 불확실성의 원인이며, 여기에 극도로 강조되어야 합니다.
온도 균일 성 폭이 60mm ~ 100mm 이상인 일련의 열전대 교정로를 포함하여 자체 개발 한 일련의 온도 소스를 사용하고 동일한 온도 블록, 히트 파이프 욕조, 영점 드라이 웰 등을 지원합니다.
온도 균일성에 의해 도입 된 측정 불확도 성분이 최소화됩니다.
다른 유사 제품과 달리 ZRJ 시리즈 제품은 시스템 자체의 고정밀 디지털 미터와 인증서 값 수정 및 추적 기능이있는 표준 열전대를 사용하고 컴퓨터에 의한 온도 조절기 소프트웨어 알고리즘의
전문적인 최적화를 통해 온도 제어를위한 표준 센서를 사용할 수 있습니다. , 열전대 보정 퍼니스의 미세 온도 조절 장치 조정이 수행되어 퍼니스 온도 안정성을 최소화, 선형화 및 시각화합니다.
5. 통합 터미널 블록
3 선식 저항 변환기를 사용하여 모든 열전대 및 다양한 전선 형 저항 온도계의 배선과 호환되어 교정 작업의 번거로운 배선 문제를 완벽하게 해결합니다. 전용 통합 단자대는 배선 단자에서
2 선, 3 선 또는 4 선으로 측정 된 저항 온도계를 4 선식 배선 방식으로 변환합니다. 어셈블리의 외부 리드 길이, 저항 크기, 온도 환경 변화 등은 측정 된 저항 측정에 영향을 미치지 않으므로
저항 측정의 불확실성을 크게 줄이고 측정 반복성을 크게 향상시킵니다. 전문적인 전선 변환 설계 체계를 통해 2010 년 국가 교정 규정의 요구 사항을 완전히 충족합니다.
6. 우수한 기능을 갖춘 소프트웨어 플랫폼
ZRJ 시리즈 교정 시스템의 소프트웨어 기능은 비교할 수없는 포괄적 인 이점을 가지고 있습니다. 기존 사양에 따라 검증하거나 보정 할 수있는 도구 소프트웨어 일뿐만 아니라 여러 강력한
온도계 전문 소프트웨어로 구성된 소프트웨어 플랫폼입니다. 전문성, 사용 용이성 및 조작성은 업계에서 현재 가장 높은 표준을 나타낼 수 있으며 고객의 일상적인 검증 및 교정에 상당한 편의를 제공합니다.
7. 데이터베이스 관리 기능
ZRJ 시리즈에는 자동 데이터 저장을 가능하게 하는 전문적인 내부 데이터베이스가 있습니다. 보정이 완료되면 시스템은 보정 된 정보, 인증서 데이터 및 표준 정보를 자동으로 저장하고 보정 프로세스 정보도
OLE 개체로 데이터베이스에 저장되어 보정 기록을 형성합니다. 데이터베이스의 쿼리 기능을 사용하면 단일 또는 결합 된 조건으로 적격 한 레코드를 검색 할 수 있으며 교정 레코드 또는 인증서를 보거나
인쇄 할 수 있습니다. 통계 기능은 하나 또는 결합 된 조건으로 필요한 기록을 분류하고 통계 보고서 또는 상세 보고서를보고 인쇄 할 수 있습니다. 자동으로 생성 된 캘리브레이션 기록 파일이 손실 된 경우
데이터베이스의 복구 기능을 통해 파일을 복원 할 수 있습니다.
8. 보조 테스트 기능
"JJF 1098-2003 열전대 및 저항 온도계의 자동 측정 시스템에 대한 교정 사양"은 열전대 교정 노 및 수조의 자동 반복성 테스트, 비교 테스트, 온도 균일 성 자동 테스트를 위해 따릅니다.
9. 전문 데이터 분석 기능
강력한 소프트웨어 플랫폼을 기반으로 하는 ZRJ 시스템은 교정 프로세스의 데이터에 대한 통계를 수행하고 온도 편차 및 안정성 수준, 열전 장비 전원 공급 라인의 보이지 않는 결함, 전자기 간섭,
동적 / 정적을 포함한 데이터 분석 보고서를 분석 및 제공 할 수 있습니다. 온도 조정 매개 변수의 적응, 측정 반복성, 장치의 기생 전위, 측정 된 저항 온도계의 기생 전위, 측정 결과의 확장 불확실성 등.
데이터 분석 결과는 사용자가 장치 작동의 전반적인 상황을 적시에 파악하고 필요한 조정을 통해 시스템이 오랫동안 제어 된 상태를 유지하도록 도와줍니다.
10. 자동 불확실성 평가 분석 기능
"JJF1059.1-2012 측정 불확도 평가 및 표현"및 검증 / 교정 된 규정 / 사양에 따라 작동하는 열전대 및 산업용 저항 온도계의 검증 / 교정 소프트웨어는 검증 / 교정 프로세스의 불확도를 평가하고
출력 할 수 있습니다. 표준 불확도 성분 요약표와이 검증 / 교정 결과의 실제 측정 된 확장 불확도 데이터.
