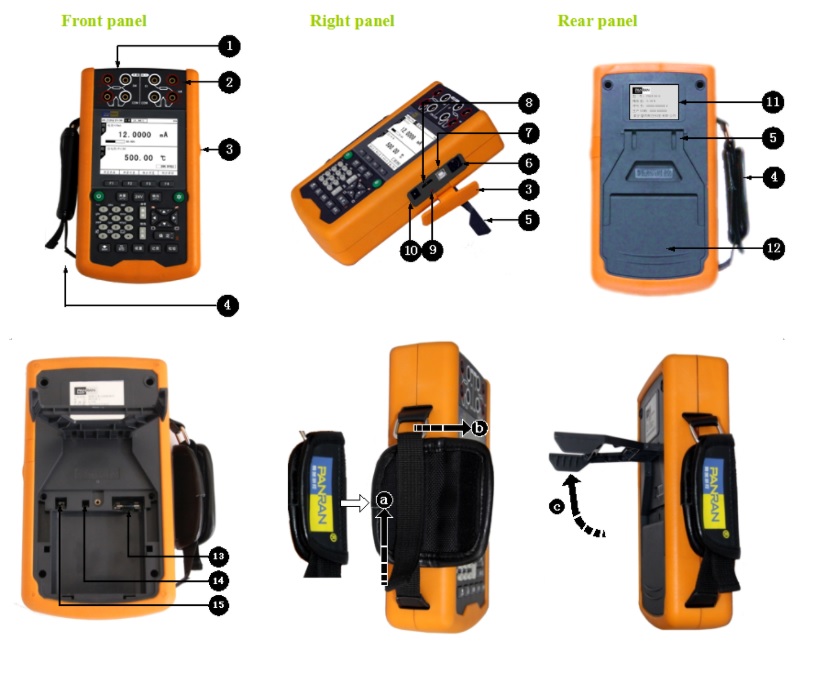

세부 사항 소개
1. 측정 기능 단자 영역 (100V DC 전압 입력 오류에 견딜 수 있음)
2. 출력 기능 단자 영역 (36V DC 전압 입력 오류에 견딜 수 있음)
3. 더스트 커버
4. 사이드 밴드 (길이 조절 가능)
5. 홀더
6. 외부 Pt100 기준점 센서 인터페이스
7. USB2.0 통신 인터페이스
8. 다기능 포트 (RS232 통신, USB 통신, 절연 24V 전압 출력, 정밀 온도 제어 신호 출력, 압력 교정 및 기타 기능 포함)
9. 재설정
10. 공급 허브 (외부 AC 전원 어댑터 연결)
11. 장비 명판
12. 배터리
13. 보호 튜브
14. 화면 대비 조절 손잡이
15. 배터리 포트
a. 여기에서 길이 조정
b. 이 방향으로 재킷을 펴십시오.
c. 홀더 전개 방향
제품 특징
1. 0.003 ° C의 정확도로 온도 차이 측정
PR231A 교정기는 다른 기기없이 공간의 두 지점 사이의 온도 차이를 측정합니다. 이 기능을 사용하면 소스 기능의 4 개의 단자를 측정 단자로 사용하고
온도차 데이터 수집 프로세스를 0.4 초 이내에 완료 할 수있어 측정 정확도를 효과적으로 향상시킬 수 있습니다. 안정성은 테스트 중에 실시간으로 계산할 수도 있습니다.
2. 표준 온도 측정
일반 TC 및 RTD 측정과 달리 표준 온도 측정은 온도 추적을 위해 인증서 값을 사용할 수 있습니다. 입력 신호에는 STC-> S 유형, R 유형, B 유형, T 유형 SPRT-> Rtp = 25Ω
또는 Rtp = 100Ω이 포함됩니다.
3. 참조 접합 보상
PR231 시리즈 교정기의 기준 접점 보상 방법은 매우 유연하며 내부, 외부 및 사용자 정의의 세 가지 방법을 사용할 수 있습니다. 외부 기준 접점은 Grade A Pt100을 채택하고 있으며
기준 접점 데이터 수정을위한 인증서 값을 입력 할 수 있습니다. PR231 시리즈 교정기를 PR1501 온도 균등화 보상 모듈과 결합하면 0.07 ° C 미만의 기준 접합 보상 오류를 얻을 수 있습니다.
4. 정밀 온도 제어 기능
정밀 온도 제어 기능을 사용하면 고정밀 PID 컨트롤러 대신 항온 장비의 온도 폐쇄 루프 제어를 실현할 수 있습니다. 항온 장비와 계통 전압이 조건에 만족할 경우 장비의 온도 변동은
0.02 ° C / 10min 이상이 될 수 있습니다.
(온도 조절 수조).
5. ρ 값 측정
PR231 시리즈 교정기는 주기적 제곱 신호의 듀티 계수를 측정 할 수 있으며 시간 비례 출력을위한 다양한 디지털 온도 표시 레귤레이터의 PID 매개 변수를 확인하고 교정하는 데
사용할 수 있으며 JJG 617-1996 디지털 온도의 검증 규정 요구 사항을 충족하는 데 사용할 수 있습니다. 표시기 및 컨트롤러.
6. 열 계산기
전기와 온도 사이의 다양한 변환을 달성하는 데 사용됩니다. 변환은 다양한 TC, RTD 및 서미스터를 지원합니다.
7. 값 설정
PR231 시리즈 교정기는 가장 유연하고 편리한 출력 값 설정 방법을 가지고 있습니다. 숫자 키패드를 통해 직접 출력 값을 설정하거나 방향 키를 눌러 증분 설정을 증가시킬 수 있습니다.
또한 장치에는 편집 가능한 위상 단계 또는 기울기 값 설정 방법이 있습니다.
8. 사인파 신호 출력 기능
일부 프로세스 로거, 특히 기계식 기록기의 검증 / 교정에는 일반적으로 작동 테스트가 포함됩니다. 이 경우 사용자는 장치의 정현파 신호 출력 기능을 사용하여 검증 된 계측기에 신호를 제공 할 수 있습니다.
일부 프로세스 레코더 (특히 기계식 레코더)의 확인 / 교정에는 일반적으로 테스트 작업이 포함됩니다. 이때 장치의 정현파 신호 출력 기능을 사용하여 미터에 신호를 보낼 수 있습니다.
9. 데이터 로깅 기능
로깅 기능은 측정 및 출력 데이터를 저장합니다. PR231 시리즈 교정기에는 강력한 기록 관리 기능이 있습니다. 최대 32 개의 장치 번호를 만들 수 있습니다. 각 장치 번호에는 16 개의 로깅 페이지가 있습니다.
각 로깅 페이지에는 시간, 측정 값, 출력 값 및 사용자 정의 값의 네 가지 기본 정보가 있습니다. 기본 정보. 사용자는 필요에 따라 장치 처리, 레코드 삭제 등을 수행 할 수 있습니다.
모델 선택 표
| 안건 | PR231A-1 | PR231A-2 | PR231B-1 | PR231B-2 |
| 강화 모델 | ||||
| 기본 모델 | ||||
| 0.01 등급 | ||||
| 0.02 등급 |
기본 매개 변수
| 무게 : | 990g | 충전 소스 : | 100 ~ 240V AC, 50 ~ 60Hz |
| 치수 : | 225mm * 130mm * 53mm | 작동 온도 : | -10 ℃ ~ 50 ℃ |
| 세포 유형 : | 7.4V 4400mAh, 충전식 리튬 배터리 | 근무 시간 : | ≥20 시간 (24V 전원 끄기) |
| 예열 시간 : | 예열 후 10 분 | 습도 : | 0 ~ 80 %, 비 응축 |
| 충전 시간 : | 5 시간 | 교정 기간 : | 2 년 |
성능 지수

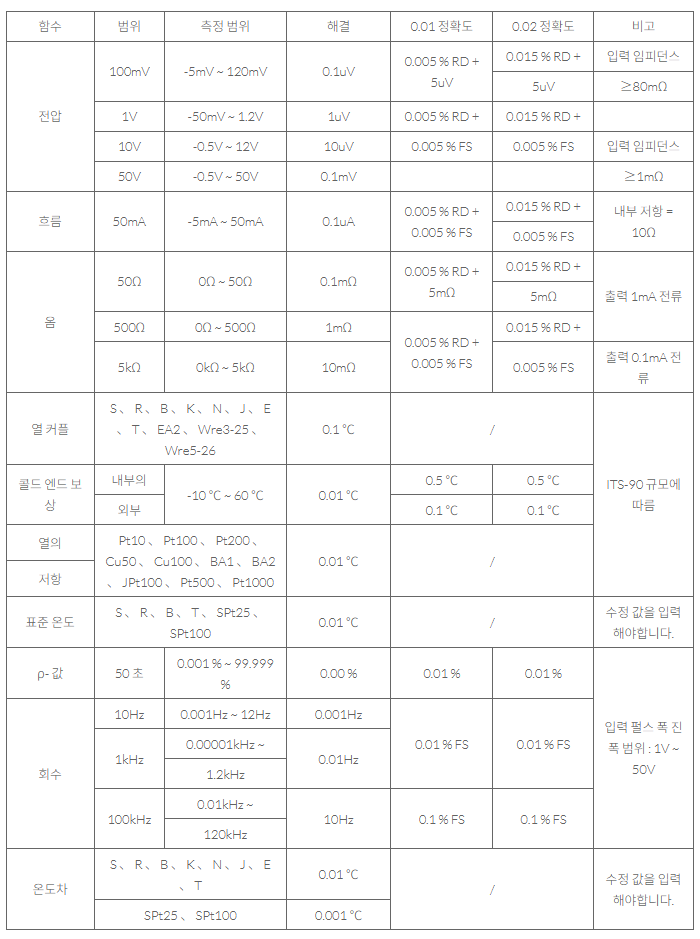

1. 측정의 기본 매개 변수 :

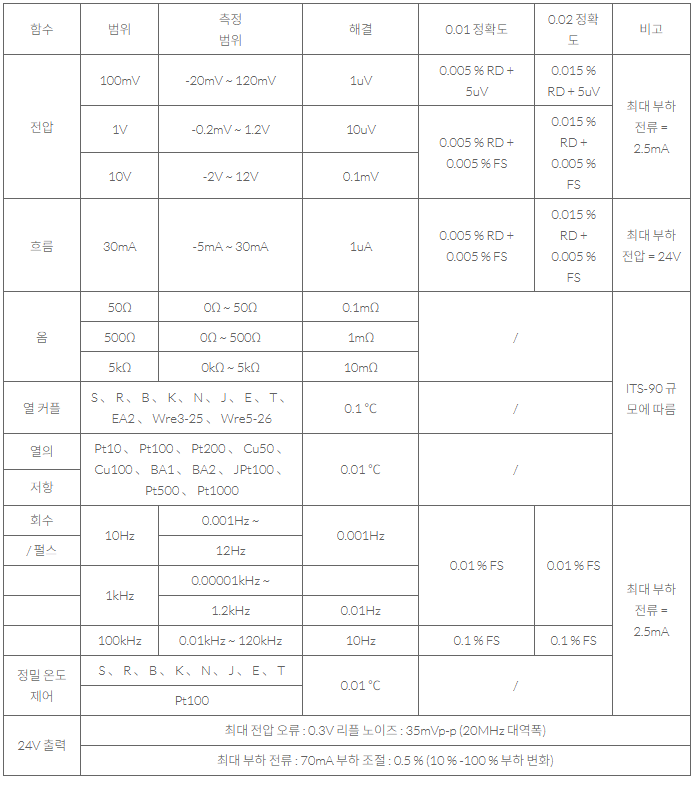

2. 출력 기능의 기본 매개 변수 :
