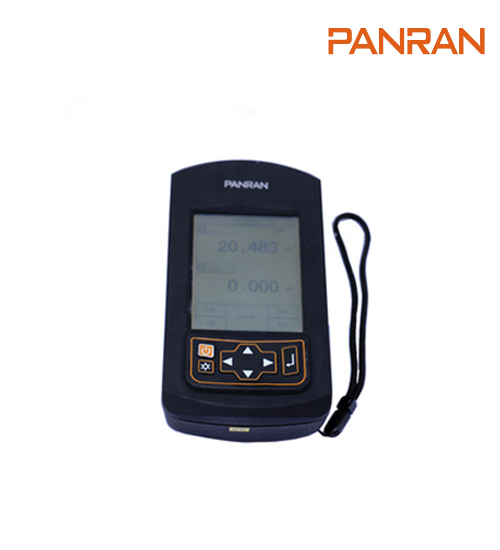

PR233 시리즈 휴대용 공정 교정기
PR233 시리즈 휴대용 공정 교정기는 동시 측정 및 아날로그 전압, 저항, 전류, 열전대, 열 저항, 주파수, 스위칭 및 기타 신호를 제공합니다.
함수. PR231 시리즈 다기능 교정기와 비교할 때 PR233 시리즈 제품은 기능과 작동면에서 매우 간단합니다. 디자인이 콤팩트하고 휴대가 간편하여
현장 애플리케이션에 매우 적합합니다.
제품 특징
1. 아날로그 저항기 / 열 저항기 기능은 적응성이 뛰어나 원형 차트 기록기가 될 수 있습니다.
2. 저울 레코더와 같은 보조 기기는 안정적인 신호를 제공합니다.
3. 측정 및 출력 기능은 서로 분리되어 있으며 동시에 사용할 수 있습니다. 산업 등급 저항성 터치 스크린 + 기계식 버튼 인간-컴퓨터 상호 작용 작동, 터치 스크린
또는 기계식 프레스를 통한 직관적이고 편리한 설정 가능 키는 일반적인 작업을 수행합니다.
4. 저항 측정 기능은 3 선, 3 선 및 4 선 저항 측정 방법을 선택할 수 있습니다.
5. 내장 고정밀 기준 온도 보상 및 열전대 빠른 인터페이스 (PR23C에는이 기능이 없음)
6. 기록 기능, 현장 종이없는 기록을 실현할 수 있습니다
7. 온도 트랜스미터를 쉽게 확인할 수 있도록 절연 24V 전원 공급 장치 내장
기본 매개 변수
무게 | 510g | 충전 전원 | 100 ~ 240V AC, 50 ~ 6HZ |
크기 | 175mm × 90mm × 52mm | 작동 온도. | -10℃~ 50℃ |
배터리 유형 | 7.8V 2200mAh 충전식 리튬 배터리 | 충전 온도. | 5℃~ 35℃ |
근무 시간 | 10 ~ 15h, 루프 전원 끄기 | 습기 | 0 ~ 80 %, 비 응축 |
4 ~ 6h, 루프 전원 켜기 | 예열 시간 | 10 분 예열 | |
충전 시간 | 3 시간 | 교정 기간 | 일년 |
공정 교정이란?
공정 산업은 일단 제조 된 최종 제품이 개별 구성 요소로 분리 될 수없는 산업입니다. 예를 들면 제약, 석유 화학, 전력 및 반도체 산업이 있습니다. 이러한 산업 내에서
수행되는 교정은 교정 실험실의 벤치에서 수행 될 수 있습니다. 공장이나 현장에서도 발생할 수 있습니다. 공정 산업 내에서 발생하는 벤치 및 현장 교정 관행을 "공정 교정"이라고합니다.
신청
공정 교정 전문가에는 계측 전문가, 계측 및 제어 (I & C) 또는 전기 및 계측 기술자, 전기 기술자 또는 엔지니어가 포함될 수 있습니다. 이 전문가 중 일부는 계측 실험실에서 일합니다.
다른 사람들은 악기 공장에서 일하고 다른 사람들은 공장에서 일합니다.
정확도 소싱 및 측정
소스 정확도
함수 | 범위 | 측정 범위 | 해결 | 정확성 | 비고 | ||||
전압 | 100mV | -5mV~120mV | 0.1uV | 0.005 % RD + 5uV | 입력 임피던스 ≥50mΩ | ||||
1V | -50mV~1.2V | 1uV | 0.005 % RD + 0.005 % FS | ||||||
50V | -0.5V~50V | 0.1mV | 입력 임피던스 ≥1mΩ | ||||||
흐름 | 50mA | -5mA~50mA | 0.1uA | 0.005 % RD + 0.005 % FS | 내부 저항 = 10Ω | ||||
저항 | 500Ω | 0Ω~500Ω | 1mΩ | 0.005 % RD + 0.005 % FS | 출력 1mA 전류 | ||||
5kΩ | 0kΩ~5kΩ | 10mΩ | 출력 0.1mA 전류 | ||||||
열전대 | S, R, B, K, N, J, E, T, EA2, Wre3-25, Wre5-26 | 0.1℃ | 노트 | ITS-90 규모에 따름 | |||||
참고 | 내부의 | -10℃~ 60℃ | 0.01℃ | 0.3℃ | |||||
내열성 | PT10, Pt100, Pt200, Cu50, Cu100, BA1, BA2, JPt100, Pt500, Pt1000 | 0.01℃ | 노트 | ||||||
ρ- 값 | 50 초 | 0.001 %~99.999 % | 0.001 % | 0.005 %
| 입력 펄스 폭 진폭 범위：1V~50V | ||||
회수 | 1kHz | 0.00001kHz~1.2kHz | 0.01Hz | 0.01 % FS | |||||
100kHz | 0.01kHz~120kHz | 10Hz | 0.1 % FS | ||||||
주요 범위 온도 특성 | 100mV | 1V | 50V | 50mA | 500Ω | 5kΩ | 수정 값을 입력해야합니다. | ||
0.3uV /℃ | 3uV /℃ | 10uV /℃ | 0.5uV /℃ | 0.7mΩ /℃ | 7mΩ /℃ | ||||
측정 정확도
함수 | 범위 | 측정 범위 | 해결 | 정확성 | 비고 | |||
전압 | 100mV | -5mV~120mV | 0.1uV | 0.015 % RD + 10uV | 최대 부하 curren = 7mA | |||
1V | -0.2V~1.2V | 10uV | 0.015 % RD + 0.005 % FS | |||||
10V | -2V~12V | 0.1mV | ||||||
흐름 | 20mA | |||||||
