제품 특징
1. 0.1 초 / 채널 검사 속도
각 채널에 대한 데이터 수집이 가능한 가장 짧은 시간에 완료 될 수 있는지 여부는 검증 장비의 핵심 기술 매개 변수입니다. 획득에 소요되는 시간이 짧을수록 공간의 온도 안정성으로 인한 측정 오류가 줄어 듭니다.
TC 수집 프로세스 동안 장치는 0.01 % 수준의 정확도를 보장한다는 전제하에 0.1 S / 채널의 속도로 데이터 수집을 수행 할 수 있습니다. RTD 수집 모드에서 데이터 수집은 0.5 S / 채널의 속도로 수행 할 수 있습니다.
2. 유연한 배선
이 장치는 TC / RTD 센서를 연결하기 위해 표준 커넥터를 채택합니다. 이는 항공 플러그를 사용하여 센서에 연결하여 보장 된 연결 신뢰성 및 성능 지수를 전제로 센서 연결을 더 간단하고 빠르게 만듭니다.
3. 전문적인 열전대 기준 접합 보상
이 장치에는 고유 한 참조 접합 보상 설계가 있습니다. 내부 고정밀 디지털 온도 센서와 결합 된 알루미늄 합금으로 만들어진 온도 이퀄라이저는 TC의 측정 채널에 0.2 ℃ 이상의 정확도로 보상을 제공 할 수 있습니다.
4. 열전대 측정 정확도는 AMS2750E 사양의 요구 사항을 충족합니다.
AMS2750E 사양은 수집기의 정확성에 대한 높은 요구 사항을 제시합니다. 전기 측정 및 기준 접점의 최적화 된 설계를 통해 장치의 TC 측정 정확도와 채널 간의 차이가 크게 최적화되어 AMS2750E 사양의 까다로운
요구 사항을 완벽하게 충족 할 수 있습니다.
5. 습도 측정을위한 건 습구 방법 (옵션)
일반적으로 사용되는 습도 트랜스미터는 습도가 높은 환경에서 연속 작동을 위해 많은 사용 제한이 있습니다. PR203 / PR205 시리즈 Acquisitor는 간단한 구성으로 건식 습구 방식을 사용하여 습도를 측정하고
장기간 고습 환경을 측정 할 수 있습니다.
6. 무선 통신 기능
2.4G 무선 네트워크, 태블릿 또는 노트북을 통해 최대 10 개의 장치를 동시에 연결할 수 있습니다. 여러 수집 장비를 동시에 사용하여 온도 필드를 테스트 할 수 있으므로 작업 효율성이 효과적으로 향상됩니다.
또한 유아용 인큐베이터와 같은 밀폐 된 장치를 테스트 할 때 수집 기기를 테스트중인 장치 내부에 배치 할 수 있으므로 배선 프로세스가 간소화됩니다.
7. 데이터 저장 지원
이 악기는 USB 디스크 저장 기능을 지원합니다. 작동 중에 USB 디스크에 수집 데이터를 저장할 수 있습니다. 저장 데이터는 CSV 형식으로 저장할 수 있으며 데이터 분석 및 보고서 / 인증서 내보내기를 위해
특수 소프트웨어로 가져올 수도 있습니다. 또한 수집 데이터의 보안, 비 휘발성 문제를 해결하기 위해 PR203 시리즈에는 대용량 플래시 메모리가 내장되어 있으며 USB 디스크로 작업 할 때 데이터를 이중 백업하여
데이터 보안을 더욱 강화합니다.
8. 채널 확장 기능
PR203 / PR205 시리즈 수집 장비는 USB 디스크 저장 기능을 지원합니다. 작동 중에 USB 디스크에 수집 데이터를 저장할 수 있습니다. 저장 데이터는 CSV 형식으로 저장할 수 있으며 데이터 분석 및 보고서 / 인증서
내보내기를 위해 특수 소프트웨어로 가져올 수도 있습니다. 또한 수집 데이터의 보안, 비 휘발성 문제를 해결하기 위해 PR203 시리즈에는 대용량 플래시 메모리가 내장되어 있으며 USB 디스크로 작업 할 때 데이터를
이중 백업하여 데이터 보안을 더욱 강화합니다.

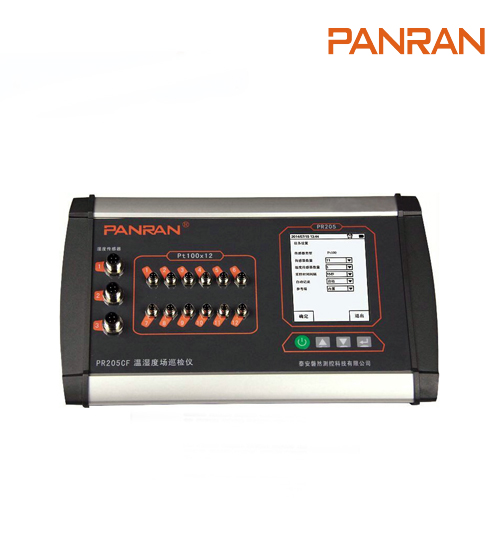

9. 폐쇄 형 디자인, 소형 및 휴대용
PR205 시리즈는 폐쇄 형 설계를 채택하고 안전 보호 수준은 IP64에 도달합니다. 이 장치는 작업장과 같이 먼지가 많고 열악한 환경에서 오랫동안 작동 할 수 있습니다. 무게와 부피는 같은 등급의 데스크탑 제품보다 훨씬 작습니다.
10. 통계 및 데이터 분석 기능
고급 MCU 및 RAM을 사용하여 PR203 시리즈는 PR205 시리즈보다 더 완벽한 데이터 통계 기능을 제공합니다. 각 채널에는 독립적 인 곡선과 데이터 품질 분석이 있으며 테스트 채널의 통과 또는 실패 분석을 위한 신뢰할 수 있는
기반을 제공 할 수 있습니다.
11. 강력한 휴먼 인터페이스
터치 스크린과 기계식 버튼으로 구성된 휴먼 인터페이스 인터페이스는 편리한 작동을 제공할 뿐만 아니라 실제 작업 프로세스의 신뢰성 요구 사항을 충족 할 수 있습니다. PR203 / PR205 시리즈에는 풍부한 콘텐츠가 포함된
운영 인터페이스가 있으며 운영 가능한 콘텐츠에는 채널 설정, 수집 설정, 시스템 설정, 곡선 그리기, 보정 등이 포함되며 테스트 시 다른 주변 장치 없이 데이터 수집을 독립적으로 완료 할 수 있습니다.

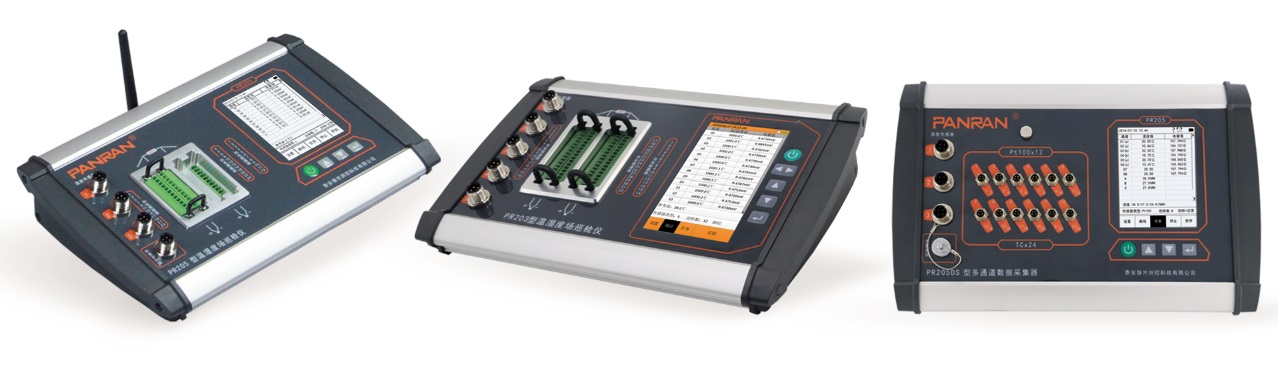

모델 선택 표
| 아이템 / 모델 | PR203AS | PR203AF | PR203AC | PR205AF | PR205AS | PR205DF | PR205DS |
| 상품명 | 온도 및 습도 데이터 레코더 | 데이터 레코더 | |||||
| 열전대 채널 수 | 32 | 24 | |||||
| 열 저항 채널 수 | 16 | 12 | |||||
| 습도 채널 수 | 5 | 삼 | |||||
| 무선 통신 | RS232 | 2.4G 무선 | IOT | 2.4G 무선 | RS232 | 2.4G 무선 | RS232 |
| PANRAN Smart Metrology APP 지원 | |||||||
| 배터리 수명 | 15 시간 | 12 시간 | 10 시간 | 17 시간 | 20 시간 | 17 시간 | 20 시간 |
| 커넥터 모드 | 특수 커넥터 | 항공 플러그 | |||||
| 확장 할 추가 채널 수 | 40 개의 열전대 채널 / 8 개의 RTD 채널 / 3 개의 습도 채널 | ||||||
| 고급 데이터 분석 기능 | |||||||
| 기본 데이터 분석 기능 | |||||||
| 데이터 이중 백업 | |||||||
| 히스토리 데이터보기 | |||||||
| 수정 값 관리 기능 | |||||||
| 화면 크기 | 산업용 5.0 인치 TFT 컬러 화면 | 산업용 3.5 인치 TFT 컬러 화면 | |||||
| 치수 | 307mm * 185mm * 57mm | 300mm * 165m * 50mm | |||||
| 무게 | 1.2kg (충전기 없음) | ||||||
| 근무 환경 | 온도 : -5 ℃ ~ 45 ℃; 습도 : 0 ~ 80 %, 비 응축 | ||||||
| 예열 시간 | 10 분 | ||||||
| 교정 기간 | 일년 | ||||||
성능 지수
1. 전기 기술 지수
| 범위 | 측정 범위 | 해결 | 정확성 | 채널 수 | 비고 |
| 70mV | -5mV ~ 70mV | 0.1uV | 0.01 % RD + 5uV | 32 | 입력 임피던스 ≥50MΩ |
| 400Ω | 0Ω ~ 400Ω | 1mΩ | 0.01 % RD + 0.005 % FS | 16 | 출력 1mA 여자 전류 |
2. 온도 센서
| 범위 | 측정 범위 | 정확성 | 해결 | 샘플링 속도 | 비고 |
| 에스 | 100.0 ℃ ~ 1768.0 ℃ | 600 ℃, 0.8 ℃ | 0.01 ℃ | 0.1s / 채널 | ITS-90 표준 온도를 준수하십시오. |
| 아르 자형 | 1000 ℃, 0.9 ℃ | 유형 장치에는 기준 접점 보상 오류가 포함됩니다. | |||
| 비 | 250.0 ℃ ~ 1820.0 ℃ | 1300 ℃, 0.8 ℃ | |||
| 케이 | -100.0 ~ 1300.0 ℃ | ≤600 ℃, 0.6 ℃ | |||
| 엔 | -200.0 ~ 1300.0 ℃ | > 600 ℃, 0.1 % RD | |||
| 제이 | -100.0 ℃ ~ 900.0 ℃ | ||||
| 이자형 | -90.0 ℃ ~ 700.0 ℃ | ||||
| 티 | -150.0 ℃ ~ 400.0 ℃ | ||||
| Pt100 | -150.00 ℃ ~ 800.00 ℃ | 0 ℃, 0.06 ℃ | 0.001 ℃ | 0.5s / 채널 | 1mA 여기 전류 |
| 300℃.0.09℃ | |||||
| 600 ℃, 0.14℃ | |||||
| 습기 | 1.0 % RH ~ 99.0 % RH | 0.1 % RH | 0.01 % RH | 1.0s / 채널 | 습도 송신기 오류를 포함하지 않습니다. |
3. 액세서리 선택
| 액세서리 모델 | 기능 설명 |
| PR2055 | 40 채널 열전대 측정 기능이있는 확장 모듈 |
| PR2056 | 8 개의 백금 저항 및 3 개의 습도 측정 기능이있는 확장 모듈 |
| PR2057 | 1 개의 백금 저항 및 10 개의 습도 측정 기능이있는 확장 모듈 |
| PR1502 | 낮은 리플 노이즈 외부 전원 어댑터 |
