설치 배선 :
PR340 SPRT 어닐링 퍼니스는 작업실의 어느 곳에나 배치 할 수 있으며 매끄럽게 배치해야 합니다.

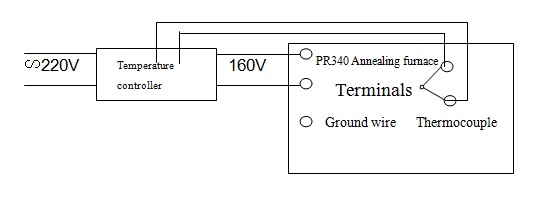

아래 그림과 같이 전원 코드를 올바르게 연결하십시오.
개요 :

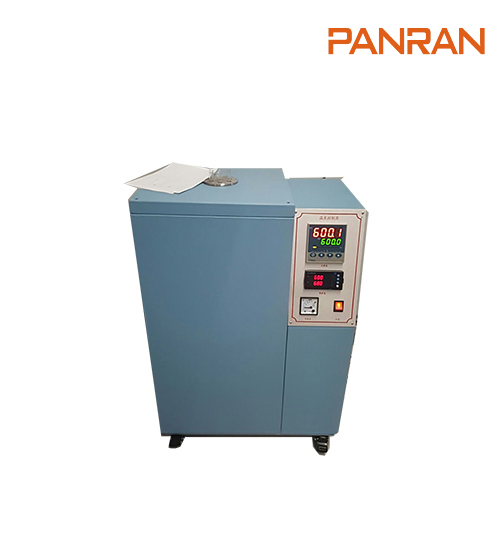

PR340 표준 백금 저항 어닐링 퍼니스는 표준 백금 저항 어닐링을 위한 특수 장비입니다. 일반 사용 온도는 100 ~ 700 ° C입니다.
퍼니스는 전문적인 온도 측정 부서 및 야금, 기계, 화학, 전력, 과학 연구 등과 같은 다른 부서로 내열성 검증에 없어서는 안될 장비입니다.
PR340 SPRT 어닐링 퍼니스는 퍼니스 본체와 온도 제어를 통합하고 합리적인 구조와 아름다운 외관을 가지고 있습니다.
실용 신안은 빠른 가열 속도, 고온 제어 정밀도, 우수한 보온 성능, 균일 한 온도 필드 및 편리한 사용 및 유지 보수의 장점을 가지고 있습니다.
다양한 성능 지표는 국가 도량형 검증 규정의 요구 사항과 일치합니다.
PR340 SPRT 어닐링로의 제어 부분은 AI 인공 지능 조절기, 사이리스터 전력 모듈 및 XMB5000 디스플레이 기기로 구성됩니다.
PR340 SPRT 소둔로의 온도 조절 부는 AI 인공 지능 조절기, 사이리스터 액추에이터 등으로 구성되어 있습니다.
시험로의 온도는 AI 인공 지능 조절기에 의해 수동으로 설정됩니다. AI 인공 지능 레귤레이터의 제어 매개 변수는 일반적으로 자체 조정에 의해 결정됩니다
(수동으로도 허용됨). 보정로의 온도 신호 입력이 설정 값과 비교되면 AI 인공 지능 조정기가 자동으로 사이리스터 트리거 펄스를 출력하여
사이리스터 액추에이터를 밀어 낼 수 있습니다. 정확한 온도 제어 목적을 달성하기 위해.
XMB5000 디스플레이는 주로 디스플레이 및 초과 제한 경보 기능에 사용되어 퍼니스 온도가 설정 온도를 초과하는 것을 방지하고 이중 보험을 제공합니다.
퍼니스 본체는 별도로 제공 될 수도 있습니다.
기술 매개 변수 :
1. 온도 편차 : 100 ~ 700 ℃
2. 크기 : 750 × 550 × 410 （H × L × W） （mm）
3. 구멍 No.:7holes
4. 삽입 깊이 : 약 400mm
5. 온도 조종 안정성 : ≤ ± 0.5 ℃ / 15min
6. 수직 온도 분야 : 60mm의 잡업 공간 내의 온도 차이는 1 ° C 이하입니다
7. 전력 공급 : 50HZ 220V ± 10 %
8. 최대 가열 전류 : 10A
사용 및주의 사항 :
1. AI 인공 지능 조절기를 사용하는 SPRT 소둔로의 작동에 대해서는 "AI 인공 지능 산업용 조절기 사용 설명서"를 참조하십시오.
2. SPRT 소둔로는 AI 인공 지능 조절기를 사용하여 정밀하게 온도를 제어합니다. 퍼니스가 공장에서 출하 될 때 AI 인공 지능 조절기의 매개 변수가 조정되었으며
사용자는 매개 변수를 조정할 필요가 없습니다.
3. 퍼니스 온도 제어가 이상적이지 않은 경우 AI 인공 지능 조절기 사용 설명서를 참조하고 CtrL 매개 변수를 2로 설정하여 AI 인공 지능 조절기의 자동 조정 기능을 시작하고
온도 조절 매개 변수를 다시 조정하십시오. .
4. PR340 SPRT 소둔로의 전원 플러그를 전원 소켓에 꽂은 후 먼저 섀시의 전원 스위치를 켜고 AI 인공 지능 조절기 SV (설정 값)를 확인 온도로 설정하고 패널 온도 상승을 켭니다.
스위치, 그리고 퍼니스는 값을 제공하기 위해 자동으로 가열 될 것입니다.
5. 표준 백금 저항 온도계 어닐링 온도는 사용되는 상한 온도에 따라 결정되어야 합니다. 600 ° C 이상에서 사용하려면 660 ° C에서 어닐링이 필요하고 400 ° C 이상에서 사용하려면
600 ° C에서 어닐링이 필요하며 400 ° C 이하에서 사용하려면 450 ° C에서 어닐링이 필요합니다.
표준 백금 저항 온도계가 어닐링 될 때, 어닐링로 온도가 안정된 후에 표준 백금 저항 온도계를 어닐링로에 배치해야 합니다.
패키지 전체 세트
사용자가 제품의 포장을 풀 때 다음과 같은 5 가지 부품을 포함해야 합니다.
1. 1 개의 PR340 표준 백금 저항 어닐링 노
2. 제품 인증서
3. PR340 표준 백금 저항 어닐링로 사용 설명서
4. AI 인공 지능 조절기 사용 설명서
5. XMB5000 디스플레이 기기 설명서
