제품소개

대전류 운행상태에서 계측하여 전해 셀의 개발・평가를 가속화

지금까지 전해셀의 EIS 계측(전기화학 임피던스 분광법)에서는 대전류가 흐르고 있는 대형 셀이나 셀 스택의 측정이

어렵다는 과제가 있었습니다.

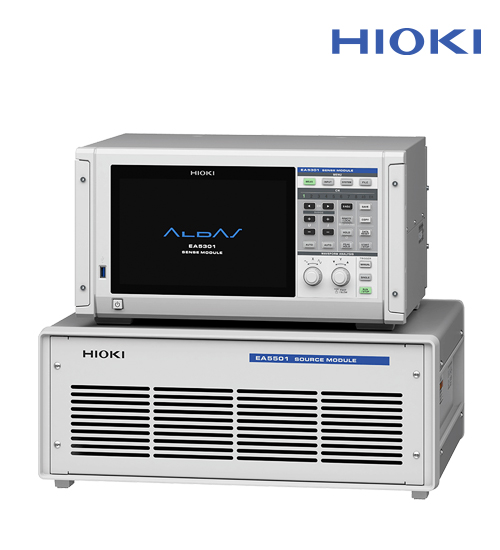

ALDAS-Mini는 전해 전류가 수 A인 소형 셀부터, 최대 500 A(*1)인 대형 셀까지 EIS 계측을 할 수 있습니다.
셀 스택 내의 복수 셀을 동시에 8셀까지 측정할 수 있기 때문에 전해 중의 각 셀의 상태를 비교할 수 있습니다.

적용 예
·100cm²가 넘는 대형 셀의 평가
·실사용 환경에서의 재료 특성 평가
·제품 수명을 고려한 운행 조건 탐색

*1: 500 A 이상의 전해 전류 측정은 별도 문의해 주십시오.

기존의 전해 시스템에 간단 연결

ALDAS-Mini는 기존의 설비를 개조하지 않고 연결할 수 있습니다.
기존 부스터가 장착된 FRA(Frequency Response Analyzer)와 달리, 기존 전해용 DC 전원을 그대로 사용하면서

EIS 측정이 가능합니다.

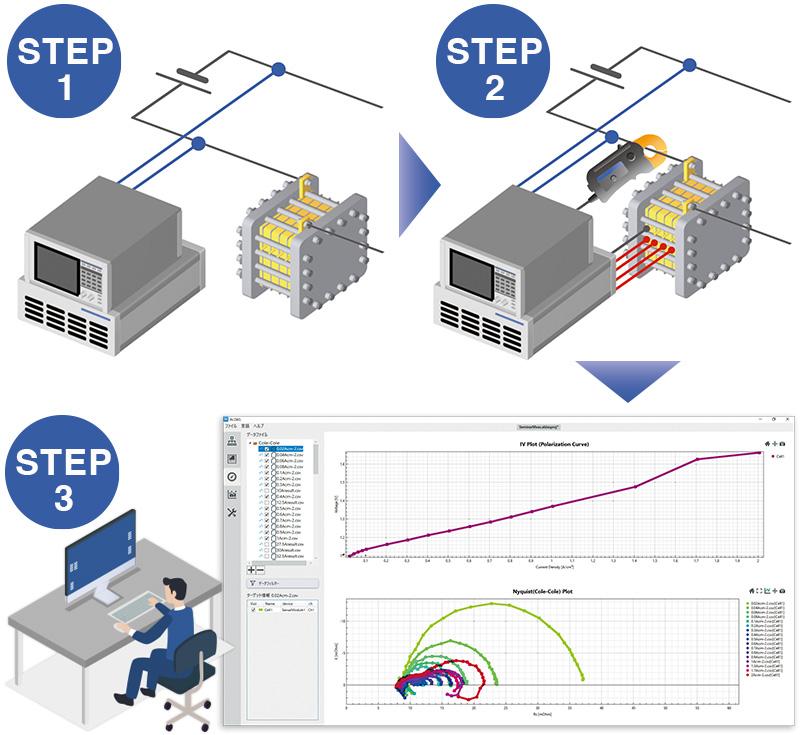

STEP 1: 전류원의 연결
소스 모듈과 전해 장치를 소스 케이블로 연결.
측정 전류를 주입한다.

STEP 2: 측정선의 연결
전류 측정용 클램프 센서를 연결.
센스 모듈과 각 셀을 센스 케이블로 연결.

STEP 3: 계측
PC 어플리케이션 소프트웨어로 설정해, 계측을 개시.

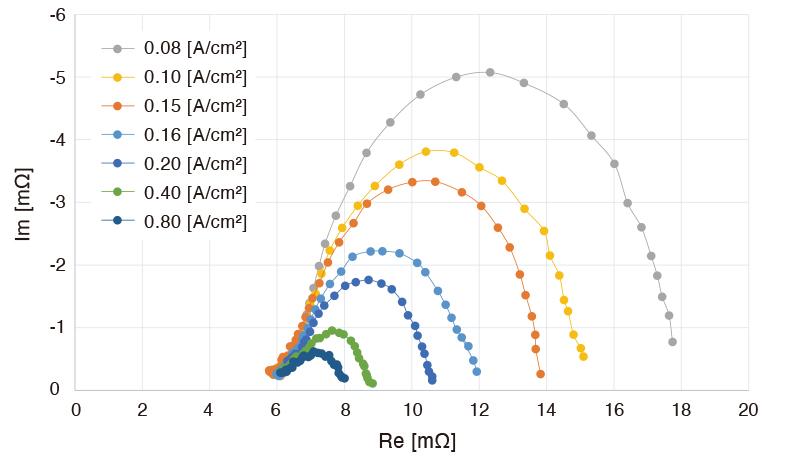

계측한 전류와 전압으로부터 임피던스를 산출해, I-V 커브와 나이키스트 플롯을 실시간으로 동시 표시.

제품번호 (발주코드)

◎ 기본 사양(정확도 보증기간 1년)
